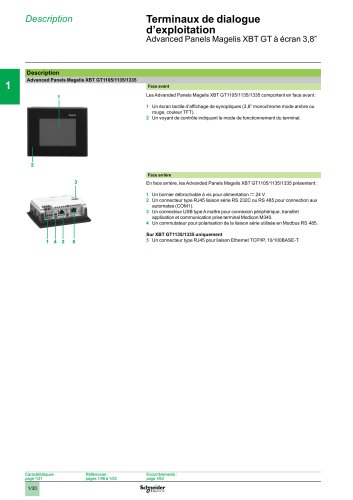

Advanced Panels Magelis XBT GT à écran 3,8”
Description
Advanced Panels Magelis XBT GT1105/1135/1335
Face avant
Les Advanded Panels Magelis XBT GT1105/1135/1335 comportent en face avant :
1 Un écran tactile d’affichage de synoptiques (3,8” monochrome mode ambre ou
rouge, couleur TFT).
2 Un voyant de contrôle indiquant le mode de fonctionnement du terminal.
Face arrière
En face arrière, les Advanded Panels Magelis XBT GT1105/1135/1335 présentent :
1 Un bornier débrochable à vis pour alimentation c 24 V.
2 Un connecteur type RJ45 liaison série RS 232C ou RS 485 pour connection aux
automates (COM1).
3 Un connecteur USB type A maître pour connexion périphérique, transfert
application et communication prise terminal Modicon M340.
4 Un commutateur pour polarisation de la liaison série utilisée en Modbus RS 485.
Sur XBT GT1135/1335 uniquement
5 Un connecteur type RJ45 pour liaison Ethernet TCP/IP, 10/100BASE-T.
1
2
1 2 5
3
4
Caractéristiques :
page 1/31
Références :
pages 1/46 à 1/53
Encombrements :
page 1/63
Description 1
1
2
3
4
5
6
7
8
9
10
