CATALOGUE GÉNÉRAL Appareils de mesure et capteurs

Consultez notre site Internet ! www.ahlborn.com L'accès simple et rapide à encore plus d'informations : Ahlborn - toujours plus proche de vous - dans plus de 40 pays

Enregistreurs de données et appareils de mesure Appareils de mesure de référence et contrôleur Connecteurs d‘entrée

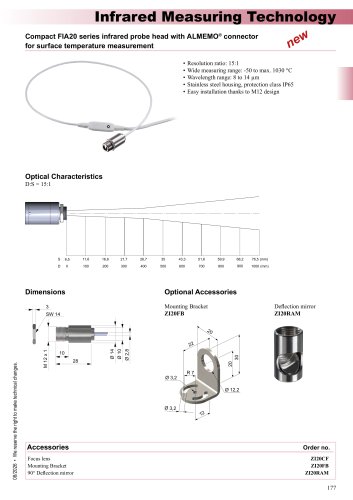

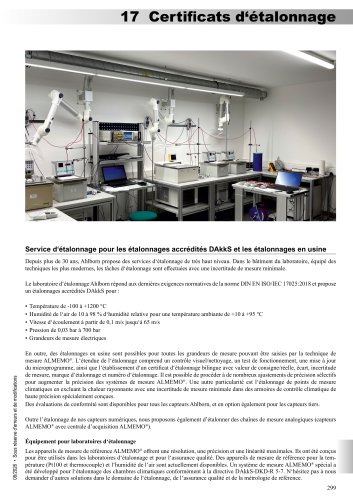

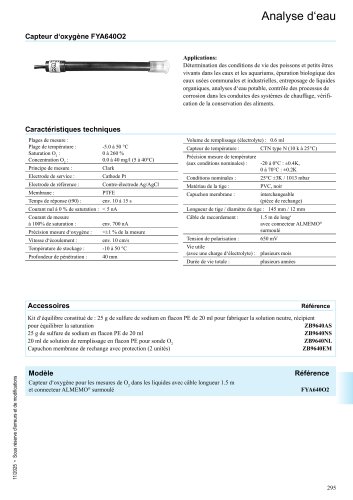

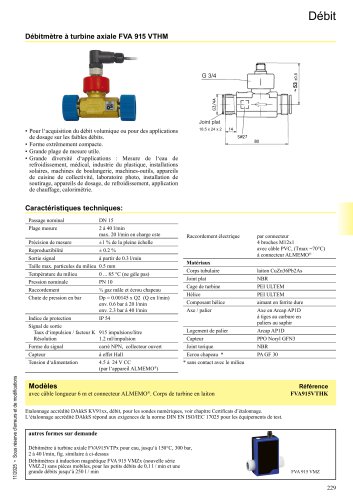

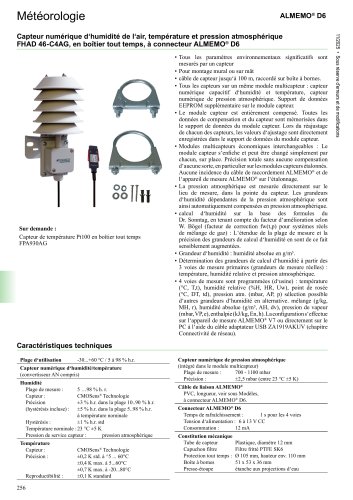

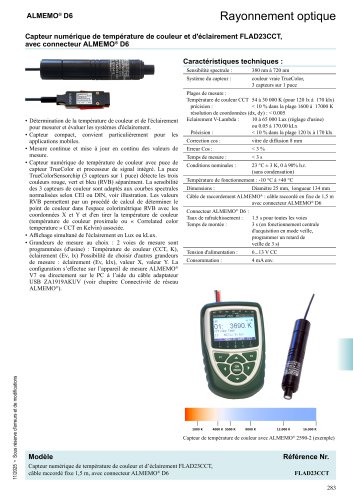

Instrumentation infrarouge Force, Déplacement, Vibration, Tachymétrie, Débit Grandeurs électriques Météorologie et climat ambiant Rayonnement optique Analyse d‘eau Concentration gazeuse dans l‘air Certificats d‘étalonnage

Pour des explications détaillées sur la tec

Pour des explications détaillées sur la technologie de mesur

Pour des explications détaillées sur la technologie de mesure ALMEMO®, visitez : www.ahl

Pour des explications détaillées sur la technologie de mes

Pour des explications détaillées sur la technologie

Pour des explications détaillées sur la techno

Pour des explications détaillées sur la technologie de mesure ALMEMO®, vi

Pour des explications détaillées sur la technologie de mesure ALMEMO®, visitez : www.ahlborn.c

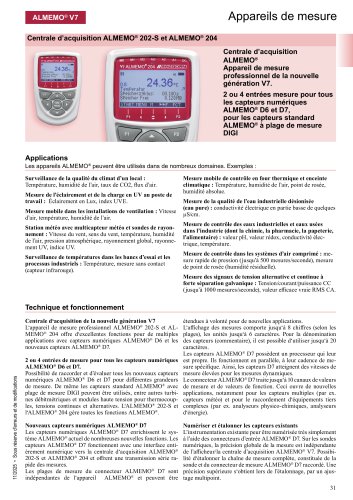

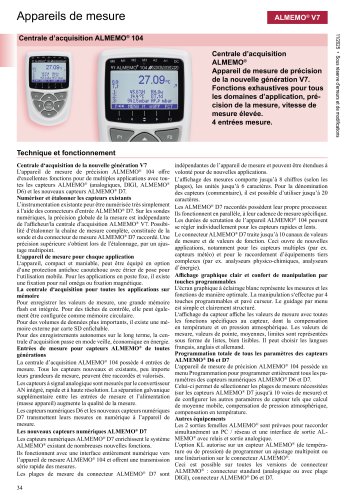

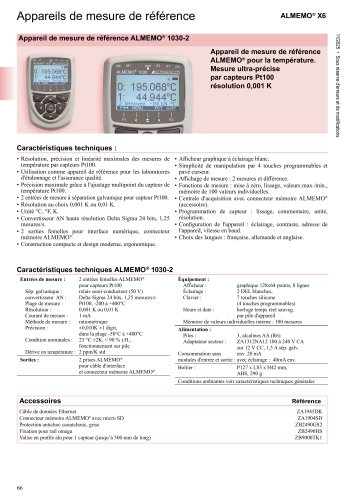

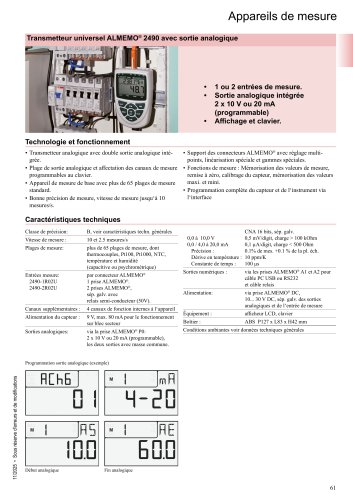

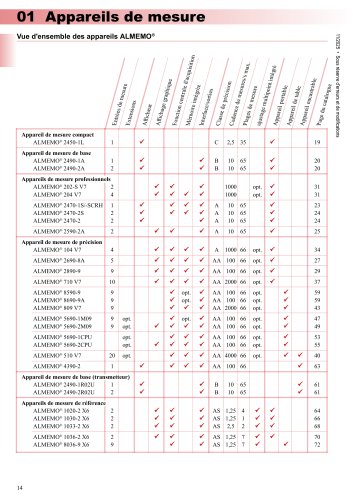

Appareil de mesure de base ALMEMO® 2490-1A ALMEMO® 2490-2A Appareils de mesure professionnels ALMEMO® 202-S V7 2 ALMEMO® 204 V7 4 ALMEMO® 2470-1S/-SCRH ALMEMO® 2470-2S ALMEMO® 2470-2 Appareil de mesure de précision ALMEMO® 104 V7 Appareil de mesure de base (transmetteur) ALMEMO® 2490-1R02U 1 ALMEMO® 2490-2R02U 2 quisit ntégr graph hage heur Affic mesu Exten es de Entré Appareil de mesure compact ALMEMO® 2450-1L

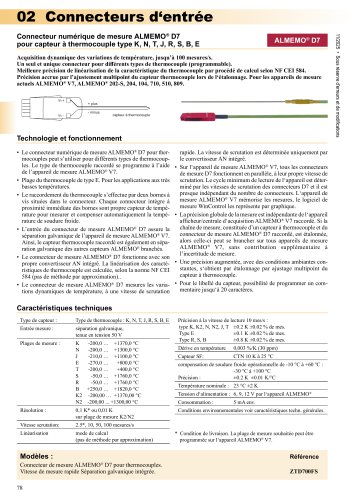

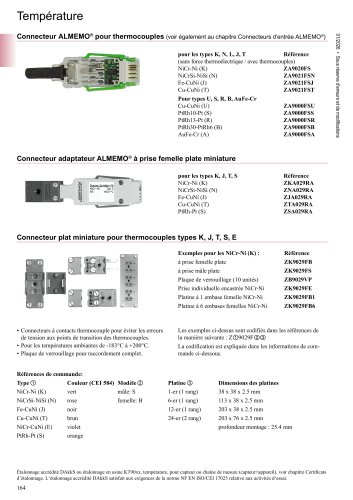

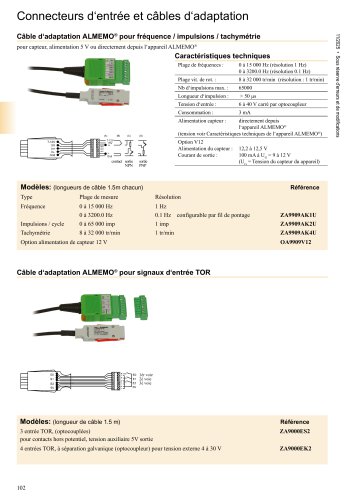

Connecteur d’entrée ALMEMO®, également pour les capteurs existants, voir chapitre Connecteur d’entréeALMEMO®Connecteur ALMEMO® standard • Le système de mesure ALMEMO® permet, selon le capteur et Lappareil de mesure, de traiter jusqu‘à 4 canaux par entrée de mesure. • Au sein du connecteur ALMEMO® se trouvent 6 bornes à vis : 2 pour la tension d’alimentation du capteur et 4 pour le signal de mesure du capteur. • Sur les capteurs en montage 4 fils, les quatre connexions sont nécessaire pour le signal de mesure. C’est pourquoi on ne peut connecter qu’un seul capteur de ce type par entrée de mesure....

Entrées : Commutation de canal entre les entrées de capteurs analogiques: compensation de soudure froide : Température nominale : Tension d'alim capteur : Auto-étalonnage : 4 pôles à relais photo-MOS : Isolement : 50 V max (modules de mesure à plus grand isolement voir chap. Modules d'entrée) opérationnelle dans la plage -30 à +100 °C, précision : ±0.2 K ±0.01 K/°C 22 °C ± 2 K correction automatique du zéro, étalonnage du courant de mesure Reconnaissance automatique de capteur et de rupture de ligne 11/2025 • Sous réserve d'erreurs et de modifications *cadence 400 mesures/s (otion SA0000Q4) *cadence...

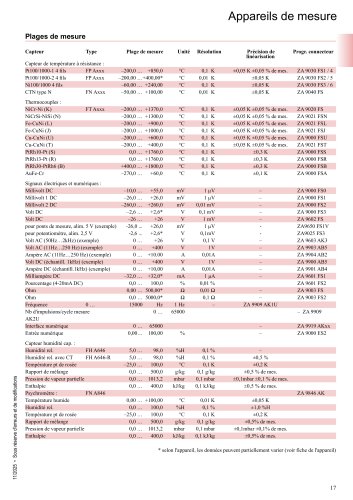

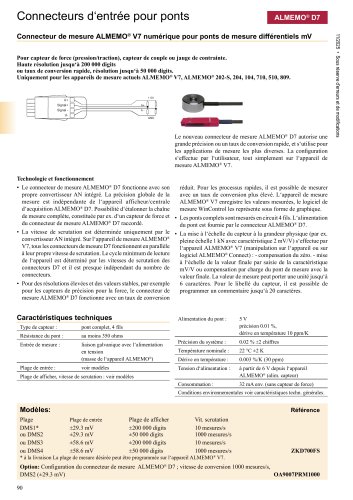

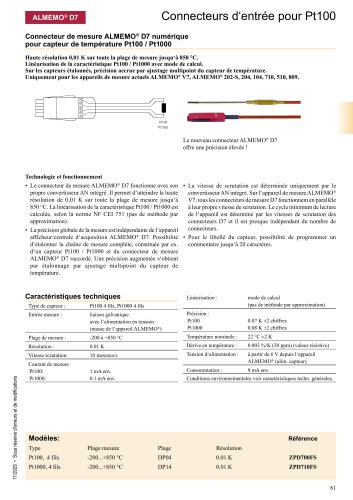

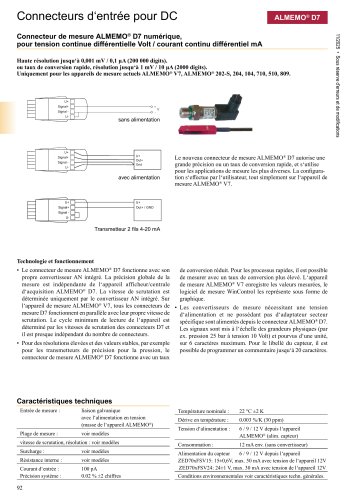

11/2025 • Sous réserve d'erreurs et de modifications Plage de mesure Unité Résolution Précision de Progr. connecteur Capteur Type Capteur de température à résistance : Pt100/1000-1 4 fils FP Axxx Signaux électriques et numériques : pour ponts de mesure, alim. 5 V (exemple) pour potentiomètre, alim. 2,5 V Volt AC (50Hz.. ,2kHz) (exemple) Volt AC (11Hz.. .250 Hz) (exemple) Ampère AC (11Hz...250 Hz) (exemple) Volt DC (échantill. 1kHz) (exemple) Ampère DC (échantill.lkHz) (exemple) Milliampère DC Pourcentage (4-20mA DC) Interface numérique Entrée numérique Pression de vapeur partielle Température...

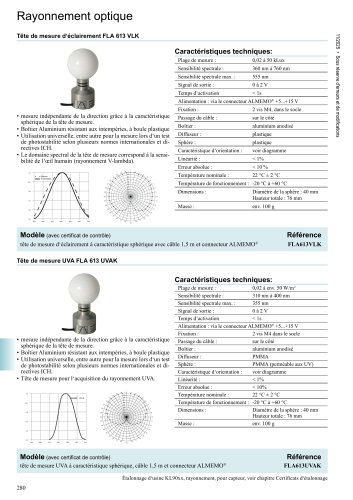

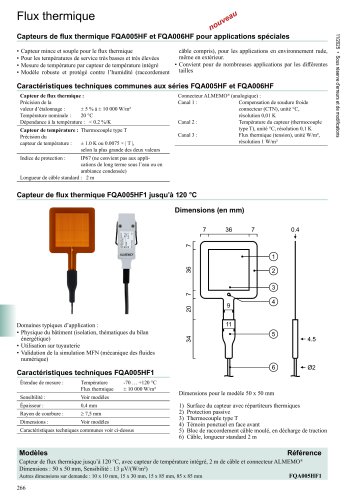

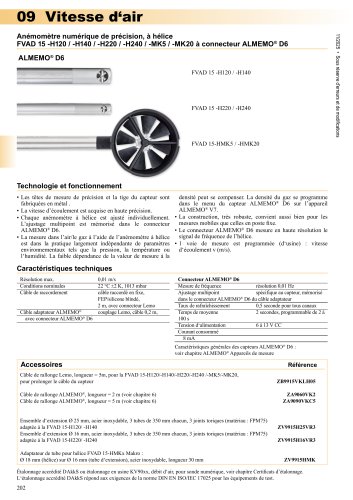

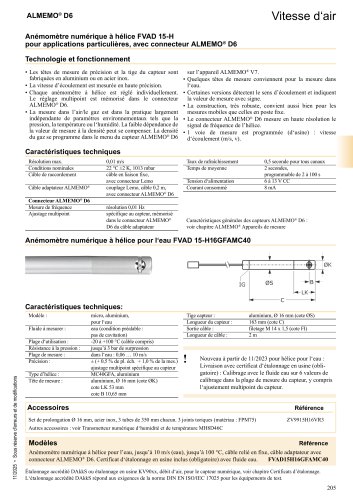

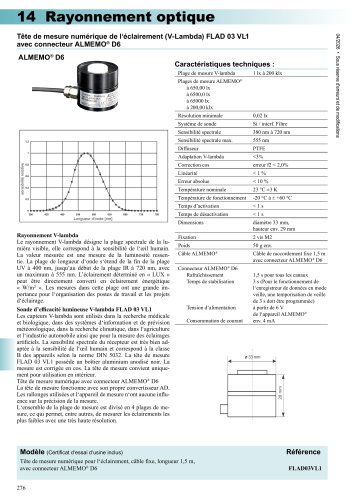

Capteur Type Plage de mesure Capteurs d'écoulement : Anémomètre hélice FV AD15-Sx (p. ex.) 0,50 ... 40,00 Anémomètre hélice macro FV AD15-MA1 0,10 ... 20,00 Capteurs physico-chimiques : Rayonnement optique (exemples) : Tête de mesure radiom. FL A603-RW4 0,00004 ... 10 Autres capteurs raccordables (exemples) : Capteurs de flux thermiqueFQ Axxx -260,0 ... +260,0 Sonde humidité matériaux FH A696-MF 0 ... 50,0 Capteur de force FK Axxx (par ex.) 0,0 ... 50,00 Capteur de déplacement FW Axxx (par ex.) 0,0 ... 150,00 Capteur d‘angle FW Axxx (par ex.) 0 ... 180 Différence Valeur maximale Valeur minimale...

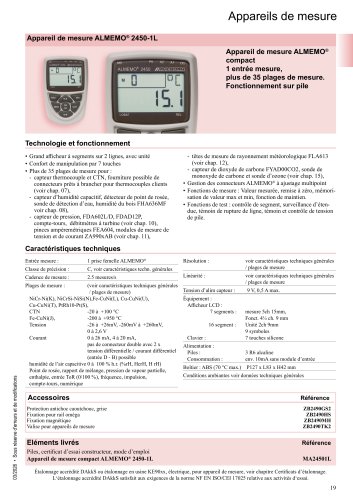

Appareil de mesure ALMEMO® 2450-1L Appareils de mesure Appareil de mesure ALMEMO® plus de 35 plages de mesure. 03/2026 • Sous réserve d'erreurs et de modifications • Grand afficheur à segments sur 2 lignes, avec unité • Confort de manipulation par 7 touches • Plus de 35 plages de mesure pour : - capteur thermocouple et CTN, fourniture possible de connecteurs prêts à brancher pour thermocouples clients (voir chap. 07), - capteur d’humidité capacitif, détecteur de point de rosée, sonde de détection d’eau, humidité du bois FHA636MF voir chap. 08), - capteur de pression, FDA602L/D, FDAD12P, compte-tours,...

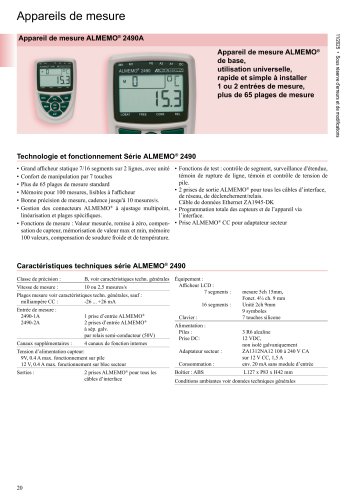

Appareil de mesure ALMEMO® 2490A Appareil de mesure ALMEMO® de base, utilisation universelle, rapide et simple à installer 1 ou 2 entrées de mesure, plus de 65 plages de mesure 11/2025 • Sous réserve d'erreurs et de modifications Technologie et fonctionnement Série ALMEMO® 2490 • Grand afficheur statique 7/16 segments sur 2 lignes, avec unité • Confort de manipulation par 7 touches • Plus de 65 plages de mesure standard • Mémoire pour 100 mesures, lisibles à l'afficheur • Bonne précision de mesure, cadence jusqu'à 10 mesures/s. • Gestion des connecteurs ALMEMO® à ajustage multipoint, linéarisation...
