Portique manuel d'élévation à vis

Portique manuel d'élévation à vis

1 / 4 PagesVisionner le catalogue complet

Portique manuel d'élévation à vis

Résumé du catalogue produit

Descriptif du produit :
Le portique manuel d'élévation Type 309U est conçu pour être utilisé au-dessus d'un convoyeur afin de régler divers équipements tels que des rouleaux de clipsage de couvercles, des têtes de pose d'adhésifs, et des formeuses de cartons. Il est construit à partir des tables d'élévations 309N3 ou 309N4.

Spécifications techniques :

Course verticale réglable de 50 à 300 mm.
Passage entre les chariots mobiles de 200 à 700 mm.
Guidage vertical par colonnes de Ø20 mm (taille 3) ou Ø25 mm (taille 4).
Transmission par vis trapézoïdale 16x4.

Options disponibles :

Blocage en position.
Indicateur de position orientable.

Références et configurations :

Taille : 3 ou 4.
Course verticale : 50 mm à 300 mm.
Indicateur : croissant à la montée ou à la descente.
Blocage en position : avec ou sans.

Caractéristiques dimensionnelles :

Modèle 309U3 : Ø colonnes de guidage 20 mm, masse de base 9,600 kg.
Modèle 309U4 : Ø colonnes de guidage 25 mm, masse de base 16,000 kg.

Charge maximale : 25 kg pour le modèle 309U3 et 50 kg pour le modèle 309U4.

Gamme de produits AVM :
AVM Automation propose une large gamme de produits incluant des portiques, unités linéaires, modules rotatifs, pinces de préhension, guidages pour vérins pneumatiques, tables manuelles, et guidages pour motorisation électrique.

Extraits du catalogue

Portique manuel d’élévation Type 309U [email protected] www.avm-automation.

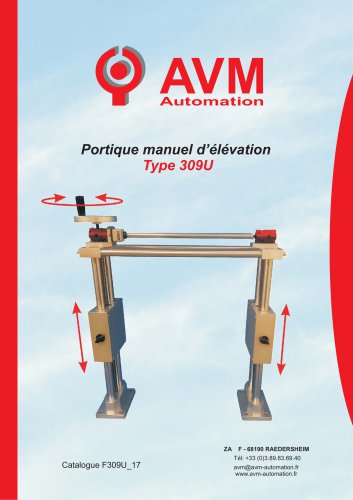

Ouvrir le catalogue en page 1

Portique manuel d’élévation à vis Type 309U Crédit photo : SM2EI Descriptif : Ce portique manuel est généralement utilisé en enjambant un convoyeur pour régler : Des rouleaux de clipsage de couvercles de seaux Une tête de pose d’adhésifs Une formeuse de cartons … Construit à partir des tables d’élévations 309N3 ou 309N4 Course verticale (réglage) : de 50 à 300 mm Passage entre les 2 chariots mobiles : 200 à 700 mm Guidage vertical par colonnes Ø20 (taille 3) ou Ø25 (taille 4) Transmission par vis trapézoïdale 16x4 Fixation par les 2 semelles inférieures Volant amovible par le dessus Options :...

Ouvrir le catalogue en page 2

Portique manuel d’élévation à vis Type 309U Portique manuel d’élévation à vis Type 309U Masse pour course 0 et P=200 mm Masse par 100 mm d’écartement P supplémentaire Charge maxi embarquée (par les 2 chariots)

Ouvrir le catalogue en page 3

Manipulation pneumatique: - Unités linéaires - Modules rotatifs Guidages pour vérins pneumatiques: - Unités de guidage en H (Classique, Renforcée, Lourde) - Unités de guidage en U (Classique, Légère) - Unités de guidage compactes et économiques - Unités linéaires - Guidages modulaires (paliers, accouplements, colonnes) Guidages pour motorisation électrique: - Tables à vis à billes ou vis trapézoïdale - Unités de guidage pour vérins à vis - Guidages en Inox pour actionneurs à tige - Unités linéaires pour moteurs LinMot Tables manuelles: - Tables simples - Tables économiques - Tables d'élévation...
