Introduction
Ce document technique présente divers modules radio UHF à bande étroite et leurs spécifications. Ces modules sont utilisés dans des applications industrielles, agricoles, de sécurité, de communication, et de transport.

Spécifications des Modules Radio

CDP-TX-07M/RX-07M et CDP-TX-07MP/RX-07MP : Fonctionnent à 434 MHz avec 4 canaux. Puissance RF de 10 mW, débit de 4 800 bps, et sensibilité du récepteur de -120 dBm. Consommation de 20 mA (TX) et 23 mA (RX).
SLR-434M : Modem radio UHF à longue portée avec interface de commande UART. Fonctionne à 434 MHz avec 137 canaux et une puissance RF de 10 mW. Consommation de 29 mA (TX) et 17 mA (RX).
MU-4-434 : Modem radio avec correction d'erreur utilisant le code Reed Solomon. Fonctionne à 434 MHz avec 127 canaux. Puissance RF de 10 mW/1 mW sélectionnable.
STD-601 : Module radio multicanal couvrant les bandes 429, 434, 447, et 458 MHz. Débits de 1 200 à 19 200 bps avec une puissance RF variable de 50 à 1 mW.
STD-503 : Module radio DSSS à 2,4 GHz avec récepteur à diversité réelle. 77 canaux disponibles avec une puissance RF de 10 mW.

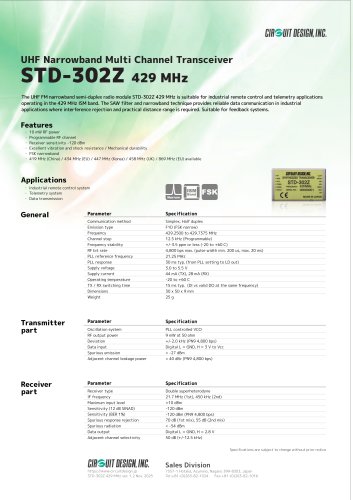

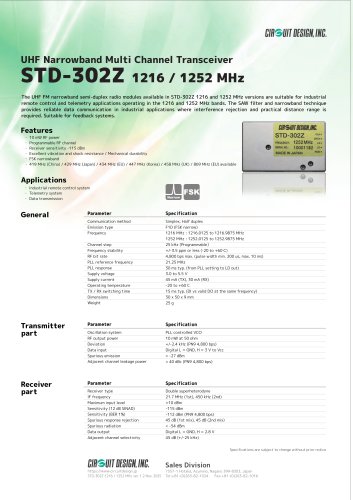

STD-302Z : Module radio multicanal programmable à 434 MHz avec une sensibilité du récepteur de -119 dBm.
LMD-401 : Module radio multicanal programmable avec une puissance RF de 10 mW et une sensibilité du récepteur de -116 dBm.
KST2.4S et KSR2.4 : Unité radio de télécommande transmettant 6 signaux de commutation avec détection d'erreur CRC-16.
NK-2.4Y : Module radio de télécommande transmettant 8 signaux de commutation avec détection d'erreur CRC-16.
WA-TX-03S et WA-RX-03S : Module audio sans fil UHF avec réduction de bruit intégrée et circuit de coupure.
CDT-TX-02M-R et CDT-RX-03M : Module radio de télécommande UHF transmettant 6 signaux de commutation avec communication N:1.
CDP-TX-02E/RX-02E et CDP-TX-02EP/RX-02EP : Module radio multicanal UHF à 434 MHz avec 32 à 128 canaux.

Normes et Conformité
Tous les modules respectent les normes RED (EN 300 220) et d'autres normes spécifiques telles que FCC Part 15, ISED RSS-210, et ARIB STD-T66 selon le modèle.

Conclusion
Ces modules radio offrent une variété d'options pour des applications spécifiques, avec des caractéristiques telles que la puissance RF ajustable, la correction d'erreur, et la diversité des canaux. Ils sont conformes aux normes internationales, garantissant une utilisation fiable et sécurisée dans divers secteurs.

Extraits du catalogue

Applications Telecommand Agriculture Industrial Plants Energy Utilities Telecommand radio unit Data transmitter and receiver UHF narrowband multi channel radio module UHF narrowband multi channel radio module Transmit 6 switching signals CRC-16 error detection / Hamming distance 6 1:1 communication RF 1.6 mW FHSS 30 mA max (KST2.4S), 80 mA max (KSR2.4) 55 x 45 x 12.5 mm FCC Part 15 and ARIB STD-T66 Channel change using dip switch or pin depending on model RF 10 mW / 1 mW selectable 4,800 bps 25 kHz step Receiver sensitivity* -120 dBm 43 mA (TX 10 mW), 30 mA (RX) 36 x 26 x 10 mm (TX) 50 x 30 x 9 mm (RX) RED (EN 300 220) Channel change using dip switch RF 10 mW / 1 mW selectable 4,800 bps 12.5 kHz step Receiver sensitivity* -120 dBm 43 mA (TX 10 mW), 30 mA (RX) 36 x 26 x 10 mm (TX) 50 x 30 x 9 mm (RX) RED (EN 300 220) UHF narrowband telecommand radio module Telecommand radio module Transmit 8 switching signals CRC-16 error detection / Hamming distance 6 1:1 communication RF 1.4 mW FHSS 3 mA (Input), 7 mA (Output), 14 mA (linking) 35.3 × 17.8 × 3.5 mm EN 300 440 / FCC Part 15 / ISED RSS-247 / ARIB STD-T66 Transmit 6 switching signals N:1 communication Photo MOSFET outputs RF 10 mW 4 channels 27 mA (TX), 19 to 55 mA (RX)*1 36 × 26 × 8 mm (TX), 53 × 35 × 12 mm (RX) 426 MHz version available *1: varies according to the number of outputs UHF narrowband radio module CDP-TX-07M, CDP-RX-07M CDP-TX-07MP, CDP-RX-07MP Channel change using dip switch or pin depending on model RF 10 mW 4,800 bps Receiver sensitivity* -120 dBm 20 mA (TX), 23 mA (RX) 22 x 12 x 4.5 mm (TX) 36 x 26 x 8 mm (RX) RED (EN 300 220) UHF narrowband radio module Channel change using dip switch or pin depending on model RF 5 mW 4,800 bps Receiver sensitivity* -115 dBm 18 mA (TX), 23 mA (RX) 22 x 12 x 4.5 mm (TX) 36 x 26 x 8 mm (RX) RED (EN 300 220) Radio data modem (Embedded protocol) UHF narrowband radio modem Data transceiver UHF narrowband multi channel radio module Programmable channels RF 10 mW 9,600 bps Receiver sensitivity* -119 dBm 44 mA (TX), 28 mA (RX) 50 × 30 × 9 mm 419 / 429 / 447 / 458 / 869 MHz versions available UHF narrowband multi channel radio module UHF narrowband radio modem Long range - few km or more Command interface / UART Transmit 8 switching signals RF 10 mW 4,800 bps (FSK), 15 to 245 bps (LoRa) 137 channels with 12.5 kHz step 29 mA (TX), 17 mA (RX) 40 × 29 × 6.2 mm RED (EN 300 220) 429 MHz version available Command interface / UART Error correction (Reed solomon code) RF 10 mW / 1 mW selectable 4,800 bps 127 channels with 12.5 kHz step 42 mA (TX 10 mW), 22 mA (RX) 36 × 26 × 8 mm RED (EN 300 220) 429 MHz version available Programmable channels RF 10 mW 4,800 bps Receiver sensitivity* -116 dBm 46 mA (TX), 36 mA (RX) 50 × 30 × 9 mm FCC Part 90.217 / ISED RSS-119 Audio transmitter and receiver UHF narrowband multi channel radio module DSSS low power radio module True diversity receiver Channel step option RF 10 mW 19,200 bps 77 channels (DSSS) 48 mA (TX), 55 mA (RX) 40 × 29 × 5.5 mm EN 300 440 / FCC Part 15.247 / ISED RSS-210 / ARIB STD-T66 UHF multi channel wireless audio module WA-TX-03S, WA-RX-03S 863 to 865 MHz European audio band Easy installation for user system Built in noise reduction systems Built in mute circuit RF 10 mW / 5 mW selectable 60 mA (TX 10 mW) , 45 mA (RX) 15 channels with 125 kHz step 36 x 26 x 8 mm (TX, RX) RED (EN 301 357)
