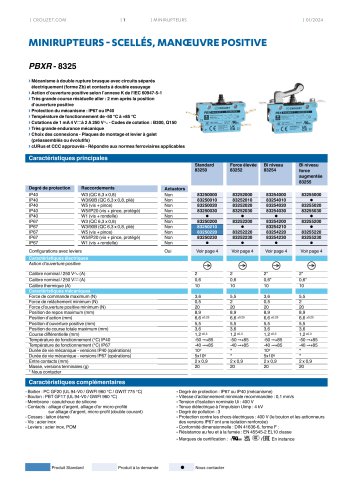

MINIRUPTEURS - SCELLÉS, MANŒUVRE POSITIVEPBXR - 8325 > Mécanisme à double rupture brusque avec circuits séparés électriquement (forme Zb) et contacts à double essuyage > Action d’ouverture positive selon l’annexe K de l'IEC 60947-5-1 > Très grande course résiduelle aller : 2 mm après la position d’ouverture positive > Cotations de 1 mA 4 Vcà 2 A 250 Va - Codes de cotation : B300, Q150 > Très grande endurance mécanique > Choix des connexions - Plaques de montage et levier à galet (préassemblés ou évolutifs) > cURus et CCC approuvés - Répondre aux normes ferroviaires applicables Degré de protection Raccordements W5/IP20 (vis + pince, protégé) W1 (vis + rondelle) W5/IP20 (vis + pince, protégé) W1 (vis + rondelle)_ Configurations avec leviers Caractéristiques électriques Action d’ouverture positive Caractéristiques mécaniques Calibre nominal / 250 Va (A) Calibre nominal / 250 Vc (A) Calibre thermique (A) Force de commande maximum (N)_ Force de relâchement minimum (N)_ Force d’ouverture positive minimum (N)_ Position de repos maximum (mm)_ Position d’ouverture positive (mm)_ Position de course totale maximum (mm)_ Durée de vie mécanique - versions IP40 (opérations) Durée de vie mécanique - versions IP67 (opérations) Entre contacts (mm)_ Caractéristiques complémentaires - Boitier : PC GF20 (UL 94-V0 / GWFI 960 °C / GWIT 775 °C) - Membrane : caoutchouc de silicone - Contacts : alliage d’argent, alliage d’or micro-profilé sur alliage d’argent, micro-profil (double courant) - Cosses : laiton étamé - Leviers : acier inox, POM - Degré de protection : IP67 ou IP40 (mécanisme) - Vitesse d’actionnement minimale recommandée : 0,1 mm/s - Tension d’isolation nominale Ui : 400 V - Tenue diélectrique à l’impulsion Uimp : 4 kV - Protection contre les chocs électriques : 400 V (le bouton et les actionneurs des versions IP67 ont une isolation renforcée) - Conformité dimensionnelle : DIN 41636-6, forme F : - Résistance au feu et à la fumée : EN 45545-2 ELI 0 classe - Marques de certification : cWlus en ©/EM En instance Produit Standard Nous contacter Masse, versions terminales (g)_

Adaptations produit › Connectiques spéciales : onglets W3 QC avec angles de pliage spécifiques, doubles onglets QC, W5 sans vis, ... › Leviers spéciaux : formes et longueurs spéciales › Variante d’action maintenue (interrupteur de réinitialisation bistable), avec piston ou levier › Assemblages DPDT bipolaires avec levier commun › Couvercle/boîtier de protection IP40 sur les connexions Principes Interrupteur à double rupture brusque avec circuits séparés électriquement à manœuvre positive des contacts à ouverture (NF) (21-22) conformément à la norme IEC 60947-5-1 l’annexe K Basculement - SPDT...

W3/90B connexion rapide 6,3 x 0,8, pliage vers le bas à 90° Vis W5 avec pince Vis W1 avec rondelle Vis W5/IP20 avec protection pince IP20 Mounting Accessories / Accessoires de Montage Plaques de montage PT avec trous 79556204 Plaques de montage PE avec encoches 79556205 Montage encliquetable 2 pièces sont nécessaires Actionneurs Levier à galet LG 79556201 Levier à galet LG PT + plaques à trous 79556202 Levier à galet LG PE + plaques à encoches 79556203 R 23.4 1.5±0.35 Caractéristiques mécaniques sur rouleau Force de commande maximum (N) Force de relâchement minimum (N) Force d’ouverture positive...

Actionneurs et accessoires de montage PBXR 8325 avec accessoires référencés Voir « Notions techniques de base ». Pour observer les dégagements et les lignes de fuite requis dans la zone de connexion : - au-dessus de 125 V : une plaque isolante est nécessaire lorsque l'interrupteur est monté sur une surface non isolée. - au-dessus de 250 V : des plaques isolantes sont nécessaires entre les interrupteurs lors du regroupement. Utilisez les numéros de référence à 8 chiffres lorsqu’ils sont définis Autres cas, préciser : Type de minirupteur - Degré de protection - Connexion - Actionneur* - Accessoires...
