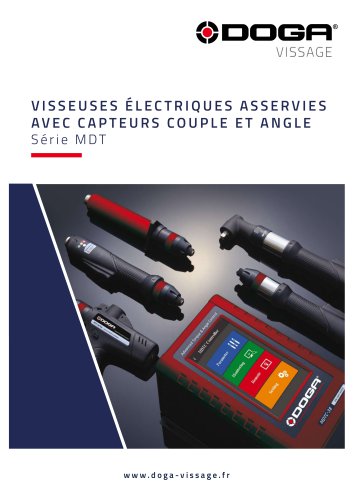

VISSEUSES ÉLECTRIQUES ASSERVIES AVEC CAPTEURS COUPLE ET ANGLE Série MDT

PRODUCTIVE SOLUTIONS Experts des process industriels, nous contribuons à relever vos défis. Productivité, sécurité, qualité, industrie 4.0 sont les thèmes autour desquels nous vous proposons notre expertise. Nos équipes dédiées et spécialisées accompagnent votre évolution et vous préconisent des solutions et des équipements qui vous permettront d’atteindre des niveaux de performance à la hauteur des exigences de votre stratégie industrielle. 5 raisons de nous faire confiance Expertise Nos experts métiers vous proposent des solutions adaptées à votre environnement et vos besoins spécifiques. Innovation...

VISSEUSES ÉLECTRIQUES ASSERVIES AVEC CAPTEURS COUPLE ET ANGLE FONCTIONNALITÉS DÉSIGNATION MODÈLES CARACTÉRISTIQUES TECHNIQUES Visseuses droites de 0,2 à 57 Nm Visseuses pistolet de 0,4 à 57 Nm Visseuses renvoi d’angle de 0,2 Nm à 57 Nm Broches de vissage de 0,4 à 57 Nm CONTRÔLEUR MDTC AFFICHAGE ET COMMUNICATION CONTRÔLEUR STRATÉGIES DE VISSAGE COUPLE ET ANGLE MODÈLES ET COMMUNICATION DE DONNÉES LOGICIEL DE PROGRAMMATION GRATUIT PARAMON PIEDS ET SUPPORTS CONNECTEUR SPÉCIAL, CÂBLE ET KIT D’ASPIRATION PORTE-EMBOUTS GUIDÉ TÉLESCOPIES ACCESSOIRES OPTIONNELS BOÎTES À EMBOUTS NOS SERVICES © DO

► Asservissement avec capteurs de couple et d'angle ► Interface multilingue : sélection au choix Allemand, Anglais, Espagnol, Français, Tchèque ► 15 programmes de vissage (contrôle couple et angle) ► Choix du sens de rotation vissage pour chaque programme ► Fonctions avancées paramétrables pour chaque programme : rotation inverse, détection engagement vis, auto-taraudage, angle après vissage ► 2 programmes multi-séquences pour enchaîner plusieurs programmes dans un seul cycle ► 15 modèles pour comptage multi-programmes jusqu'à 20 étapes personnalisables ► Écran couleur tactile 7'' avec interface...

DÉSIGNATION MODÈLES Taille moteur Type d’outil (X: Droit P: Pistolet, A: Broche, H: Renvoi d’angle) Série avec capteur de couple

Visseuses droites de 0,2 à 57 Nm Démarrage levier Modèle Code article

Visseuses pistolet de 0,4 à 57 Nm Modèle

Visseuses renvoi d'angle de 0,2 Nm à 57 Nm Modèle

Broches de vissage de 0,4 à 57 Nm Modèle

Coffret Dimension Alimentation Écran LCD Mémoire 7 pouces couleur tactile Carte SD 8 Go incluse 8 entrées & 8 sorties assignables + 7 entrées libres dédiées aux modèles Mise à jour Firmware Via carte SD Firmwares Contrôleur / Écran LCD Langues sélectionnables Français, Anglais, Allemand, Espagnol, Tchèque Paramétrage Via écran contrôleur / serveur web intégré / Paramon MDTC Protocoles Modbus, Open protocol Modèles 15 modèles de 20 étapes chacun Programmes de vissage 15 programmes composés chacun de 15 paramètres personnalisables 4 fonctions disponibles pour chaque programme : rotation inverse...

AFFICHAGE ET COMMUNICATION CONTRÔLEUR Contrôleur MDTC Protocole Modbus RS232 ou Ethernet PC (logiciel gratuit Paramon) Résultat vissage OK/NG Affichage couple mesuré Consigne couple Consigne et affichage vitesse Temps Angle d’approche / angle final Comptage vis Contrôle d’angle

Les contrôleurs MDTC disposent d'un total de 15 programmes de vissage. Le sens de rotation de la visseuse est paramétrable pour chaque programme. Chaque programme de vissage comporte 15 paramètres personnalisables dont : • Contrôle du couple + surveillance de l'angle CC / SA • Contrôle de l'angle + surveillance du couple CA / SC • Couple cible, couple min, couple max, seuil de comptage couple, couple d'accostage, compensation du couple • Angle cible, angle min, angle max, surveillance angle • Vitesse optimisée ou vitesse manuelle, vitesse d'approche, vitesse de rampe Advanced Torque & Angle Control...

MODÈLES ET COMMUNICATION DE DONNÉES Les modèles permettent le séquencement d’un poste pour compter des vissages multicouples, gérer des entrées/sorties, la lecture de codes-barres sans avoir recours à un automate Les modèles sont au nombre de 15 et peuvent être composés de 20 étapes chacun. Détection présence pièce Blocage de la pièce par un vérin Comptage de 7 vissages avec le programme #2 Libérer la pièce avec le vérin Protocole de communication Modbus 1 5 5 port Ethernet. Le protocole Modbus est en 5mode1 RTU pour le port RS232 et TCP/IP1 pour le 1 5 implémenté 1 La communication donne accès...

LOGICIEL GRATUIT PARAMON MDTC Le logiciel Paramon donne un accès facile aux réglages des paramètres ainsi qu’à la surveillance en temps réel. Sauvegarde et restauration des paramètres Sauvegarde des résultats et courbes de vissage Visualisation des paramètres et courbes de vissage hors ligne Réglage des paramètres de vissage Analyse capabilité process Courbes de vissage en temps réel (2 canaux) Commande à distance et surveillance

Inclus avec le Le controleur est accroche a un support mural, en 2 Support VESA démontable controleur parties : lune fixée au mur et l autre au contrôleur. Sur demande Pied support VESA Pour poser le contrôleur sur une table. Sur demande Support mural fixe Le contrôleur est fixé directement au mur par 4 vis. CONNECTEUR SPÉCIAL Désignation Code article Câble standard
