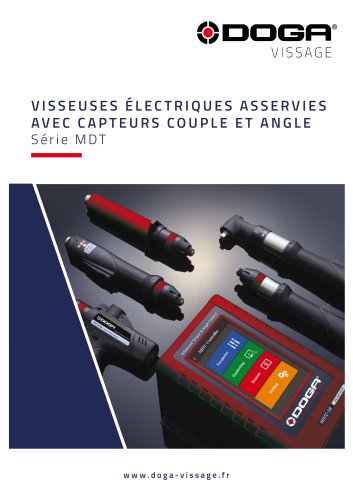

VISSEUSES ÉLECTRIQUES ASSERVIES AVEC CAPTEURS COUPLE ET ANGLE

PRODUCTIVE SOLUTIONS Experts des process industriels, nous contribuons à relever vos défis. 5 raisons de nous faire confiance Productivité, sécurité, qualité, industrie 4.0 sont les thèmes autour desquels nous vous proposons notre expertise. Nos équipes dédiées et spécialisées accompagnent votre évolution et vous préconisent des solutions et des équipements qui vous permettront d’atteindre des niveaux de performance à la hauteur des exigences de votre stratégie industrielle. Qualité certifiée De la conception jusqu’à la mise en service, DOGA garantit la qualité des équipements et des services...

UNE LARGE GAMME D’OUTILS ÉLECTRIQUES AVEC CAPTEURS DE COUPLE ET D’ANGLE Vous trouverez parmi cette large gamme le modèle et l’ergonomie de visseuse qui vous permettront d’optimiser votre poste de vissage. Visseuses droites Série MDT • Démarrage levier ou poussée Visseuses pistolet Série MDTP PRODUCTIVITÉ • Le mode auto-apprentissage détermine les meilleurs paramètres pour fournir la meilleure précision de couple avec la plus grande vitesse possible. Le moteur haute qualité sans entretien réduit considérablement les coûts de maintenance. Excellente répétabilité du couple grâce à une gestion de...

Désignation modèles - A / P Spécificité (L : démarrage par levier, P : démarrage par poussée, C ou TBC : télescopie intégrée, U : sortie câble par le haut, D : sortie câble par le bas) Entraînement (A : Hex 1/4’’, E : demi lune 4 mm, Q : carré) Démultiplication ( 1/16 ) – 1, 2, 4, 8, 10, 11, 16, 20, 24, 36, 45, 64 Taille moteur - 22, 26, 32, 40 Type d’outil (X: Droit, P: Pistolet, A: Broche, H: Renvoi d’angle) Série avec capteur de couple et d’angle

PARFAITEMENT ADAPTÉES AUX OPÉRATIONS DE VISSAGE VERTICAL À FORTE CADENCE EXIGEANT PRÉCISION ET TRAÇABILITÉ Visseuses droites mini - Démarrage levier Désignation Livrée sans câble outil. Diamètre M18 pour les accessoires.

Visseuses droites standard - Démarrage poussée Désignation Livrée sans câble outil.

OPTIMALES POUR DES VISSAGES HORIZONTAUX FIABLES ET D'UNE GRANDE PRÉCISION Alimentation par le haut Désignation

IDÉALES POUR LES ASSEMBLAGES À CADENCE INTENSIVE DANS LES ZONES DIFFICILES D'ACCÈS EXIGEANT PRÉCISION ET TRAÇABILITÉ Visseuses renvoi d'angle standard Désignation

ELLES RÉPONDENT À VOS CADENCES DE PRODUCTION MDTA 22 mini MDTA 32 MDTA 32 pour microcouple sans télescopie avec télescopie Broches de vissage miniModèles à télescopie intégrée Désignation Livrée sans câble outil. Carré avec téton de retenue de douille d'origine, avec bille disponible sur demande pour un changement rapide de douilles.

Modèles à démarrage externe Télescopies pour broches (MDTA) Vous pourrez retrouver les télescopies adéquates dans la partie Accessoires du catalogue, page 22.

Fonctionnalités des contrôleurs associés MDTC • Interface multilingue : Allemand, Anglais, Espagnol, Français, Tchèque, Italien. • 31 programmes de vissage (contrôle couple et angle). • Choix du sens de rotation vissage pour chaque programme. • Fonctions avancées paramétrables pour chaque programme : rotation inverse, détection engagement vis, auto-taraudage, angle après vissage, surveillance ou compensation du couple de trainée, détection accostage de la tête de vis (dédiée aux vis autoformeuses ou autotaraudeuses). • 2 programmes multi-séquences, pour enchaîner plusieurs programmes dans un...

CaractéristiquesSpécificationsTension d'alimentation Entrée : AC 230 V, 50/60Hz, 2,5 A / Sortie : DC 38 V 3,5 A Conditions de fonctionnement Écran Entrées/Sorties 0 ~ 40°C / 15 ~ 80% RH (sans condensation) MDTC-22 : 5" LCD couleur 800 x 480 pixels - tactile & multilingue MDTC-38 : 7" LCD couleur - tactile & multilingue MDTC-90 : 8" LCD couleur - tactile & multilingue 8 entrées et 8 sorties assignables + 7 entrées libres dédiées aux modèles via le port SUB-D25 1 carte SD industrielle 8 Go incluse Mise à jour Firmware Via carte SD Firmwares Contrôleur / Écran LCD Langues sélectionnablesParamétrageProtocoles...

Affichage et communication contrôleur Contrôleur MDTC Protocole Modbus RS232 ou Ethernet ParaMon-Pro X PC (logiciel gratuit ParaMon 4) Programme (1 à 31) Résultat vissage OK/NOK Affichage couple mesuré Consigne couple Consigne et affichage vitesse Temps Angle d’approche / angle final Comptage vis Contrôle d’angle Date et heure

Stratégies de vissage couple et angle Les contrôleurs MDTC disposent d'un total de 31 programmes de vissage. Le sens de rotation de la visseuse est paramétrable pour chaque programme. -Couple -Angle -Couple - Vitesse Chaque programme de vissage comporte 15 paramètres personnalisables • Contrôle du couple + surveillance de l'angle CC / SA • Contrôle de l'angle + surveillance du couple CA / SC • Couple cible, couple min, couple max, seuil de comptage couple, couple d'accostage, compensation du couple • Angle cible, angle min, angle max, surveillance angle • Vitesse optimisée ou vitesse manuelle,...
