MF2-25 / MF4-R

Résumé du catalogue produit

Introduction
Ce document présente les spécifications techniques et les caractéristiques de deux machines à chanfreiner les tuyaux : la MF4-R et la MF2-25. Ces machines sont conçues pour le chanfreinage des extrémités des tuyaux et des parois des membranes, adaptées à une utilisation en atelier ou sur chantier.

Spécifications de la MF4-R

Plage de travail : ID-OD de 30 à 88,9 mm.
Plage de serrage : OD-OD de 48,3 à 88,9 mm.
Épaisseur maximale de la paroi : 10 mm.
Avance : 15 mm.
Poids : 5,9 kg avec moteur pneumatique, 7,0 kg avec moteur électrique.
Matériaux : acier, acier inoxydable, duplex, alliage d'acier.
Outils : outils de coupe, plaquettes de coupe réversibles TiN, outils de coupe spéciaux.

Spécifications de la MF2-25

Plage de travail : ID-OD de 12,5 à 38 mm.
Plage de serrage : OD-OD de 20 à 38 mm.
Épaisseur maximale de la paroi : 15 mm.
Avance : 25 mm.
Poids : 6,4 kg avec moteur pneumatique, 7,6 kg avec moteur électrique.
Matériaux : acier, acier inoxydable, duplex, alliage d'acier.
Outils : outils de coupe, plaquettes de coupe réversibles TiN, outils de coupe spéciaux.

Moteurs disponibles

Moteur pneumatique : Puissance de 850 W, pression de service de 6 bar, consommation d'air de 0,96 m³/min.
Moteur électrique : Puissance de 1.200 W pour la MF4-R et 1.500 W pour la MF2-25, avec contrôle de vitesse et protection contre le démarrage et la surcharge pour la MF2-25.

Conclusion
Les machines MF4-R et MF2-25 offrent des solutions efficaces pour le chanfreinage des tuyaux, avec des options de motorisation pneumatique et électrique, adaptées à divers matériaux et conditions de travail.

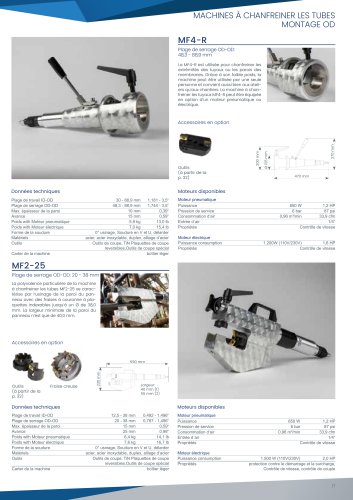

Extraits du catalogue

MACHINES À CHANFREINER LES TUBES MONTAGE OD Plage de serrage OD-OD: 48,3 - 88,9 mm La MF4-R est utilisée pour chanfreiner les extrémités des tuyaux ou les parois des membranes. Grâce à son faible poids, la machine peut être utilisée par une seule personne et convient aussi bien aux ateliers qu‘aux chantiers. La machine à chanfreiner les tuyaux MF4-R peut être équipée en option d‘un moteur pneumatique ou électrique. Données techniques Plage de travail ID-OD Plage de serrage OD-OD Max. épaisseur de la paroi Avance Poids with Moteur pneumatique Poids with Moteur électrique Forme de la soudure Matériels Outils Carter de la machine Moteurs disponibles 30 - 88,9 mm 1,181 - 3,5“ 48,3 - 88,9 mm 1,744 - 3,5“ 10 mm 0,39“ 15 mm 0,59“ 5,9 kg 13,0 lb 7,0 kg 15,4 lb 0° usinage, Soudure en V et U, délarder acier, acier inoxydable, duplex, alliage d‘acier Outils de coupe, TiN Plaquettes de coupe reversibles,Outils de coupe spécial boîtier léger Moteur pneumatique Puissance Pression de service Consommation d‘air Entrée d´air Propriétés Moteur électrique Puissance consumption Propriétés Plage de serrage OD-OD: 20 - 38 mm La polyvalence particulière de la machine à chanfreiner les tubes MF2-25 se caractérise par l‘usinage de la paroi du panneau avec des fraises à couronne à plaquettes indexables jusqu‘à un Ø de 38,0 mm. La largeur minimale de la paroi du panneau n‘est que de 40,0 mm. Fraise creuse Données techniques Plage de travail ID-OD Plage de serrage OD-OD Max. épaisseur de la paroi Avance Poids with Moteur pneumatique Poids with Moteur électrique Forme de la soudure Matériels Outils Carter de la machine Moteurs disponibles 12,5 - 38 mm 0,492 - 1,496“ 20 - 38 mm 0,787 - 1,496“ 15 mm 0,59“ 25 mm 0,98“ 6,4 kg 14,1 lb 7,6 kg 16,7 lb 0° usinage, Soudure en V et U, délarder acier, acier inoxydable, duplex, alliage d‘acier Outils de coupe, TiN Plaquettes de coupe reversibles,Outils de coupe spécial boîtier léger Moteur pneumatique Puissance Pression de service Consommation d‘air Entrée d´air Propriétés Moteur électrique Puissance consumption Propriétés

Ouvrir le catalogue en page 1
