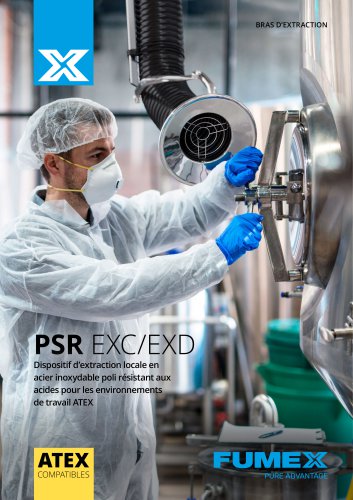

BRAS D’EXTRACTION PSR EXC/EXD Dispositif d’extraction locale en acier inoxydable poli résistant aux acides pour les environnements de travail ATEX

ATEX COMPATIBLES Dispositif d’extraction locale en acier inoxydable pour les environnements de travail exigeants FUMEX PSR – dispositif en acier inoxydable de conception épurée, développé pour les industries avec des environnements de travail présentant des risques d’explosion. La conception s’appuie sur le principe de base de Fumex avec des bras porteurs extérieurs, qui permet d’obtenir la chute de pression la plus basse possible et un faible risque de colmatage. Les surfaces en acier inoxydable poli et le tuyau monté avec des raccords rapides font de FUMEX PSR le dispositif d’extraction le...

PSR EXD PSR EXC est conçu pour les environnements de travail explosifs où des solvants et des gaz corrosifs doivent être extraits. Le tuyau en polyéthylène (PE) est conducteur et résiste aux substances corrosives. PSR EXD est un dispositif d'extraction locale pour les environnements de travail explosifs où la poussière est l'un des principaux facteurs de risque. Le tuyau en polyuréthane (PU) est antistatique en permanence, très résistant et facile à nettoyer. Qu'est-ce que FUMEX Q-MaiDTM? FUMEX Q-MaiDTM est un système de raccordement rapide qui facilite l'entretien, le montage, l'installation...

Les dispositifs d'extraction locale Fumex compatibles ATEX portent une plaque signalétique présentant des informations sur les environnements de travail explosifs pour lesquels le produit est approprié. La plaque signalétique est configurée selon le modèle suivant : 1 Code ATEX 3 Groupes de gaz/poussières 2 Concept de protection 4 Classe de température (non électrique) 5 Niveau de protection de l'équipement Groupe d'equipement Equipment category Concept de protection (non électrique) ^ température poussière Température max. sur la surface extérieure. Niveau de protection ^ de l'équipement Les...

Schéma des dimensions (mm)PSR EXC/EXD 2000/3000 100 À une hauteur de montage de 2150 mm et une hauteur de travail de 750 mm

Diagramme des pertes de charge PSR Ø100 mm Débit d’air (l/s) Chute de pression statique (Pa) Chute de pression statique (Pa)

Chute de pression statique (Pa) Chute de pression statique (Pa) Débit d’air

Fixation de plafond PTA2 Fixation de plafond en acier inoxydable électropoli. Fixation de sol PGA2 Fixation de sol en acier inoxydable électropoli. Bras de rotation PLA2 Rallonge pour PSR EXD en acier inoxydable électropoli pour une rotation supplémentaire de 180°. Longueur : 220 mm Le registre doit être installé en usine pour garantir le fonctionnement de la mise à la terre. Clapet PSRMS1 Clapet manuel en acier inoxydable résistant aux acides. Facile à monter/ démonter pour un nettoyage rapide et simple. Dimensions : Ø100/125/160/200 mm Caractéristiques Description du matériel fourni Le dispositif...
