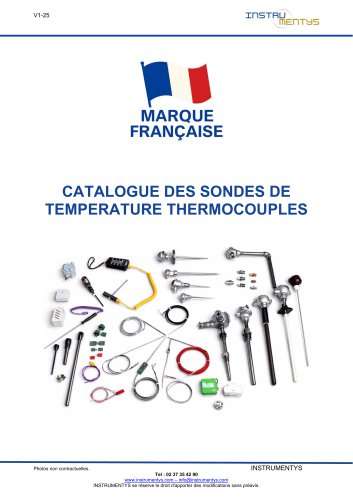

CATALOGUE DES SONDES DE TEMPERATURE THERMOCOUPLES Photos non contractuelles. INSTRUMENTYS www.instrumentys.com - [email protected] INSTRUMENTYS se réserve le droit d'apporter des modifications sans préavis.

SOMMAIRE Chapitre : Capteurs à Thermocouple Tout sur la technologie Thermocouple Tolérances sur les Thermocouples en classe 1 Les différents types de Thermocouples Thermocouple chemisé déformable sortie sur câble Thermocouple chemisé déformable Sortie sur câble haute température Thermocouple chemisé déformable Sortie sur connecteur compensé standard Thermocouple chemisé déformable Sortie sur connecteur compensé miniature Thermocouple chemisé déformable Sortie sur connecteur JAEGER Thermocouple chemisé déformable Sortie sur connecteur LEMO Thermocouple chemisé déformable Sortie sur Boîtier TM...

Tout sur la technologie Thermocouple Comment fonctionne une sonde thermocouple ? Pour mesurer la température avec une sonde thermocouple, on utilise deux métaux ou alliages de métaux différents que l’on soude ensemble. Et cette soudure est faite sans aucun apport d’un autre métal. D’ailleurs il est possible de fabriquer une sonde en utilisant deux matériaux différents pour créer une soudure froide et une soudure chaude. Pour faire apparaître une variation électrique (variation de la FEM), il suffit de plonger la soudure froide à une température de référence. Et utiliser la soudure chaude à l’endroit...

Tolérances sur les Thermocouples en classe 1 CODE La jonction de référence doit être maintenue à une température stable et connue (qui pourra être mesurée avec un élément sensible) Toutes les différences de température entre les bornes sont sources de FEM et donc d’erreurs de mesure Les liaisons entre les thermocouples et les instruments de mesure doivent donc être réalisées à l’aide de câbles de compensation ou d’extension choisis selon le type de thermocouple utilisé. www.instrumentys.com - [email protected]

Les différents types de Thermocouples TYPE Nous privilégions les types J, K et N en classe 1. Les autres types sont disponibles sur demande. Soudure chaude exposée (soudure chaude apparente) : La soudure chaude est directement exposée, sans protection pour un temps de réponse immédiat. Soudure chaude isolée : La soudure chaude est protégée pour une meilleure fiabilité, mais le temps de réponse est allongé. Soudure chaude à la masse : La soudure chaude est mêlée, par soudure, au métal de l’extrémité de la gaine du thermocouple Le temps de réponse est amélioré. Risque de boucle de masse en cas...

Thermocouple chemisé déformable sortie sur câble REFERENCE www.instrumentys.com - [email protected] INSTRUMENTYS se réserve le droit d'apporter des modifications sans préavis.

CARACTERISTIQUES TECHNIQUES Elément de mesure : Thermocouple J, K ou N Température d’utilisation : Voir tableau ci-dessus Soudure chaude : Isolée de la gaine Protecteur du capteur : Sortie : Longueur 40 mm 0 6 ou 8 mm selon 0 des capteurs Câble de compensation blindé tresse cuivre, Autre type de thermocouple Soudure chaude à la masse Sortie sur connecteur compensé standard ou miniature www.instrumentys.com - [email protected] INSTRUMENTYS se réserve le droit d'apporter des modifications sans préavis.

Thermocouple chemisé déformable Sortie sur câble haute température REFERENCE CARACTERISTIQUES TECHNIQUES Elément de mesure : Température d’utilisation Soudure chaude : Protecteur du capteur : Voir tableau ci-dessus Isolée de la gaine Inox 316L ou Inconel 600 0 1 - 1,5 - 2 - 3 - 4,5 - 6 mm Sur jonction inox Longueur 40 mm 0 6 ou 8 mm selon 0 des capteurs Câble de compensation isolé soie de verre, tresse inox extérieure Autre type de thermocouple Soudure chaude à la masse Câble tresse cuivre Sortie sur connecteur compensé standard ou miniature Photos non contractuelles. INSTRUMENTYS www.instrumentys.com...

Thermocouple chemisé déformable Sortie sur connecteur compensé standard REFERENCE www.instrumentys.com - [email protected] INSTRUMENTYS se réserve le droit d'apporter des modifications sans préavis.

CARACTERISTIQUES TECHNIQUES Elément de mesure : Thermocouple J, K ou N Température d’utilisation : Voir tableau ci-dessus Soudure chaude : Protecteur du capteur : Sur connecteur compensé standard Câble de compensation blindé par tresse cuivre Longueur 2000mm Isolé PVC (105°C) ou Téflon (200°C) selon référence Autre type de thermocouple Soudure chaude à la masse www.instrumentys.com - [email protected] INSTRUMENTYS se réserve le droit d'apporter des modifications sans préavis.

Thermocouple chemisé déformable Sortie sur connecteur compensé miniature REFERENCE www.instrumentys.com - [email protected] INSTRUMENTYS se réserve le droit d'apporter des modifications sans préavis.

CARACTERISTIQUES TECHNIQUES Elément de mesure : Thermocouple J, K ou N Température d’utilisation : Voir tableau ci-dessus Soudure chaude : Isolée de la gaine Protecteur du capteur : Inox 316L ou Inconel 600 Sortie : Sur connecteur compensé mâle miniature Câble de prolongation : Câble de compensation blindé par tresse cuivre Isolé PVC (105°C) ou Téflon (200°C) selon référence Autre type de thermocouple Soudure chaude à la masse www.instrumentys.com - [email protected] INSTRUMENTYS se réserve le droit d'apporter des modifications sans p
