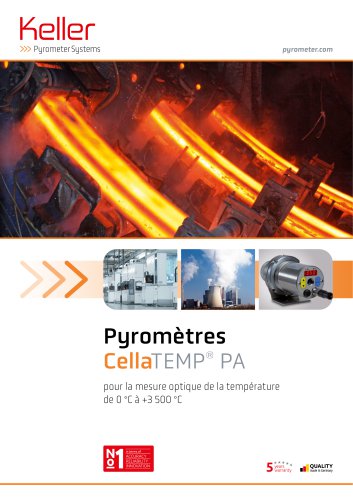

Pyromètres CeiiaTEMP* PApour la mesure optique de la température de 0 °C à +3 500 °C in terms oF

Pyromètres à fibre optique et tête de mesure optique_ Pyromètres spectraux

Pyromètres CellaTEMP® PA Caractéristiques particulières • Grandes plages de mesure avec une résolution élevée • Conception modulaire : combinaison possible des modules électroniques avec jusqu’à 5 objectifs focalisables • Systèmes de visée au choix : viseur direct, caméra vidéo couleur ou pointeur laser • Version compacte ou à fibre optique • Pyromètre spectral ou bichromatique à quotient • Interfaces USB et RS 485 • 2 sorties analogiques, 2 sorties de commutation et des entrées configurables pour différentes fonctions • Paramétrage de toutes les fonctions à l’aide des touches de l’appareil •...

Lentilles additionnelles Les deux sorties de commutation peuvent également être utilisées comme entrées de commutation pour : • réinitialiser la mémoire ; • activer le pointeur laser Interfaces Le CellaTEMP® PA dispose d’une interface USB et d’une interface RS 485 permettant la mise en réseau. Le pyromètre peut être paramétré par l’une ou l’autre. L’interface RS 485 permet de transmettre les valeurs mesurées sur de longues distances à un système central d’acquisition de données. Un logiciel de communication en anglais est déjà intégré au CellaTEMP® PA. Le pyromètre peut ainsi être commandé depuis...

Tous les paramètres de configuration peuvent être réglés directement sur l'appareil pendant son fonctionnement. Les grandes touches sont facilement accessibles et simples à utiliser. Grâce à la forte luminosité de l'afficheur de 8 mm, les valeurs mesurées restent bien lisibles même à distance. Selon la configuration, deux LED indiquent les états de fonctionnement sélectionnés. Pointeur laser Le CellaTEMP" PA peut également être équipé d'un pointeur laser intégré. Le point laser indique le centre de la zone de mesure et reste bien visible même à une distance de mesure de 10 m. Le laser s'active...

Fonction de service Lors de la mise en service ou pendant le fonctionnement, la fonction de service permet de transmettre par la sortie analogique une valeur de température ou de courant simulée. Le fonctionnement et la mise à l’échelle des convertisseurs ou des automates programmables industriels (API) raccordés peuvent ainsi être vérifiés rapidement et de manière fiable, même en l’absence d’un objet chaud. Étalonnage pour le tungstène Zone de mesure Pour un pyromètre équipé d’une optique focalisable, la taille de la zone de mesure est définie par le rapport de distance D. À la distance de focalisation,...

2 sorties analogiques • 0(4]-20 mA, linéaires, avec mise à l'échelle réglable Entrée en tension • 0-10 V, linéaire, avec mise à l'échelle réglable 2 sorties de commutation • Collecteur ouvert, 24 V, • RS 485 avec interface de commande intégrée Afficheur LED • 4 chiffres, hauteur des chiffres : 8 mm Résolution de la sortie en courant • 0,2 K + 0,03 % de la plage de mesure réglée Résolution par USB / RS 485 • 0,1 K en mode terminal avec pointeur laser avec caméra vidéo Humidité relative admissible • 95% max., sans condensation sans refroidissement Matériau du boîtier • Acier inoxydable CaméraSignal...

* pour £ = 1 et une température ambiante Ta = +23 °C CellaTEMP" PA 13 pour les fours chauffés à la flamme _ Le CellaTEMP" PA 13 a été spécialement conçu pour la mesure de la température dans les fours chauffés à la flamme. Grâce à sa plage spectrale sélective de 3,9 pm, la vapeur d'eau et le CO2 présents dans le champ de visée du pyromètre n'influencent pas le résultat, même à grande distance. Une mesure précise à travers les flammes et les gaz de combustion est ainsi possible. CellaTEMP" PA 15 pour la mesure du verre_ Entre 4,6 et 4,9 pm, l'émissivité du verre est proche de 100 %. Au-delà de...

Grâce à ses caractéristiques particulières, le CellaTEMP" PA 29 convient notamment à la mesure de la température des métaux brillants et de l'aluminium à partir de 150 °C. Il est également utilisé dans les procédés de dépôt PVD (Physical Vapour Deposition). CellaTEMP" PA 35 pour les procédés à haute température et les plaquettes de silicium_ Le CellaTEMP" PA 35 possède une sensibilité spectrale à bande étroite et à très courte longueur d'onde. Il est ainsi moins sensible aux perturbations dues à la poussière, à la vapeur ou à la fumée dans le champ de visée, à l'encrassement de la fenêtre de...

* pour £ = 1 et une température ambiante Ta = +23 °C * Réglable à partir de 300 °C / 572 °F avec une précision réduite.

Un pyromètre à quotient capte simultanément, au même endroit, le rayonnement infrarouge de l'objet mesuré à deux longueurs d'onde, au moyen d'une double photodiode. La température est déterminée à partir du rapport entre les deux intensités de rayonnement. Cette méthode permet d'obtenir une valeur de mesure correcte même lorsque le rayonnement infrarouge reçu par le détecteur est atténué jusqu'à 90 %. Le pyromètre à quotient est donc beaucoup moins sensible qu'un pyromètre conventionnel à un seul canal aux obstacles à la visée causés par la vapeur, la poussière ou la fumée. L'encrassement de...
