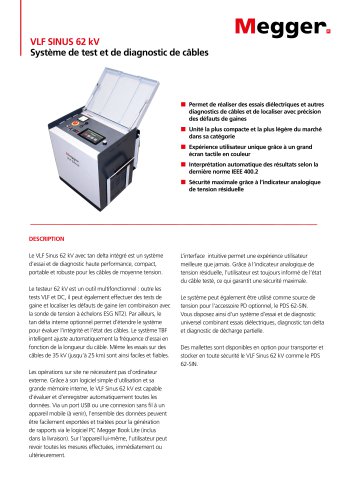

VLF SINUS 62 kV Système de test et de diagnostic de câbles Permet de réaliser des essais diélectriques et autres diagnostics de câbles et de localiser avec précision des défauts de gaines Unité la plus compacte et la plus légère du marché dans sa catégorie Expérience utilisateur unique grâce à un grand écran tactile en couleur Interprétation automatique des résultats selon la dernière norme IEEE 400.2 Sécurité maximale grâce à l’indicateur analogique de tension résiduelle DESCRIPTION Le VLF Sinus 62 kV avec tan delta intégré est un système d’essai et de diagnostic haute performance, compact, portable et robuste pour les câbles de moyenne tension. Le testeur 62 kV est un outil multifonctionnel : outre les tests VLF et DC, il peut également effectuer des tests de gaine et localiser les défauts de gaine (en combinaison avec la sonde de tension à échelons ESG NT2). Par ailleurs, le tan delta interne optionnel permet d’étendre le système pour évaluer l’intégrité et l’état des câbles. Le système TBF intelligent ajuste automatiquement la fréquence d’essai en fonction de la longueur du câble. Même les essais sur des câbles de 35 kV (jusqu’à 25 km) sont ainsi faciles et fiables. Les opérations sur site ne nécessitent pas d’ordinateur externe. Grâce à son logiciel simple d’utilisation et sa grande mémoire interne, le VLF Sinus 62 kV est capable d’évaluer et d’enregistrer automatiquement toutes les données. Via un port USB ou une connexion sans fil à un appareil mobile (à venir), l’ensemble des données peuvent être facilement exportées et traitées pour la génération de rapports via le logiciel PC Megger Book Lite (inclus dans la livraison). Sur l’appareil lui-même, l’utilisateur peut revoir toutes les mesures effectuées, immédiatement ou ultérieurement. L’interface intuitive permet une expérience utilisateur meilleure que jamais. Grâce à l’indicateur analogique de tension résiduelle, l’utilisateur est toujours informé de l’état du câble testé, ce qui garantit une sécurité maximale. Le système peut également être utilisé comme source de tension pour l’accessoire PD optionnel, le PDS 62-SIN. Vous disposez ainsi d’un système d’essai et de diagnostic universel combinant essais diélectriques, diagnostic tan delta et diagnostic de décharge partielle. D

■ Capacité d'essai élevée jusqu'à 10 pF ■ Cycle de travail continu ■ Grand écran tactile couleur de 7 pouces ■ Logiciel utilisateur intuitif avec grande mémoire interne ■ En option, tan delta interne avec évaluation automatique selon IEEE 400.2 ou limites de tendance définies par l'utilisateur ■ Grâce au coupleur PD PDS 62-SIN en option, l'appareil peut être étendu à un ensemble complet de tests et de diagnostics ■ Sécurité maximale pour l'utilisateur grâce à la détection des pannes, à la décharge automatique de l'objet testé et à l'indicateur de tension résiduelle ■ Test de la gaine et localisation...

Mallette de transport pour le VLF Sinus 62 kV Unité de sécurité externe sans et avec contrôles Correction du courant de fuite HVCC VLF SIN-62 Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis et ne doivent pas être considérées comme un engagement de la part de Megger GmbH. Megger GmbH ne saurait être tenue responsable pour toute erreur qui pourrait apparaître dans ce document. Megger SARL 9 rue Michaël Faraday www.megger.c°m T. +33 01 30 16 08 90 Le mot "Megger" est une marque déposée
