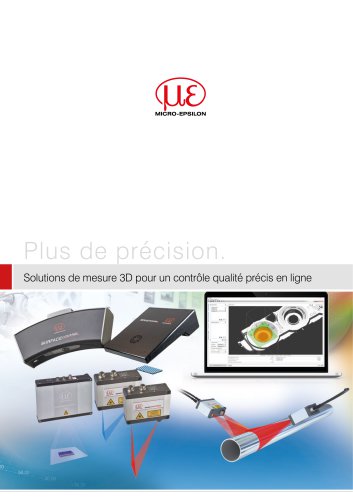

Plus de précision. Solutions de mesure 3D pour un contrôle qualité précis en lign

Des données brutes précises pour les intégrateurs et les processeurs d’image Tous les avantages du SDK 3D ■ Pour l’intégration de tous les capteurs 3D ■ Compatible GigE Vision / GenICam ■ Accès à tous les paramètres du capteur Les capteurs 3D de Micro-Epsilon sont utilisés pour de nombreuses tâches de mesure et d’inspection sur les surfaces mates ainsi que réfléchissantes. La possibilité de documenter et de comparer les résultats de mesure permet de tirer des conclusions importantes quant à l’amélioration du processus. Tous les systèmes d’inspection 3D peuvent être utilisés hors ligne ainsi que...

■ Logiciel performant pour les tâches de mesure 3D L'Industrial Performance Unit est une plateforme informatique performante pour la mise en service efficace des capteurs 3D de Micro-Epsilon. Les données 3D sont directement traitées sur l'Industrial Performance Unit, analysées et évaluées via 3DInspect. Pour la sortie des résultats, les interfaces intégrées EtherCAT, PROFINET et EtherNet/IP sont disponibles. 3DInspect est un outil logiciel uniforme et convivial pour tous les capteurs 3D de MicroEpsilon. Le paramétrage des capteurs 3D et l’enregistrement des données de mesure se font directement...

Logiciel pour résoudre les tâches de mesure 3D et d’inspection 3DInspect Interface utilisateur intuitive Évaluation 3D réelle, non seulement 2.5D Extraction d’objet en 3D Retour direct avec les algorithmes Compatible avec tous les capteurs 3D de Micro-Epsilon Le logiciel 3DInspect est un outil performant pour le paramétrage du capteur ainsi que pour la solution des tâches de mesure industrielles. Le logiciel transmet les données de mesure du capteur par le biais d’Ethernet et l’affichage sous forme 3D. Ces données 3D sont traitées, évaluées, estimées par le logiciel 3DInspect sur l’ordinateur...

Prétraitement des données Lors du prétraitement des données, le nuage de points peut être adapté avant l’évaluation. Cela permet par exemple de corriger une position de composant changeante, de sorte que le nuage de points se trouve toujours au même endroit pour l’évaluation. En outre, il est possible d’affiner le nuage de points avant l’évaluation, d’appliquer des filtres pour mettre en évidence des caractéristiques, de couper les points non pertinents ou d’effectuer des coupes. Alignement automatique du nuage de points Mise en place de coupes Évaluation des données Lors de l’évaluation des...

Scanner laser pour la mesure de profil 3D scanCONTROL Jusqu’à 2.048 points par profil Jusqu’à 7.372.800 points par seconde Forme compacte Résolution latérale à partir de 7,8 µm T aille réduite et compacte pour les applications robotiques Disponible avec ligne laser rouge et bleue GigE Vision Standard à intégration simple dans les logiciels de traitement de l’image courants Les scanners à ligne laser scanCONTROL font appel au principe de la triangulation laser pour la détection bidimensionnelle des profils sur les surfaces les plus diverses. Une optique linéaire projette une ligne laser sur la...

Version laser disponible Laser rougel Laser bleu Laser rougel Laser bleu Laser rougel Laser bleu Laser rouge Début de plage de mesure Plage de mesure élargie Fréquence de profil jusqu’à 10.000 Hz 1) Se référant au champ de mesure; objet de mesure: Micro-Epsilon objet standard 2 Calcul de moyenne sur la largeur du champ de mesure (2.048 points) 3 Interface RS422 programmable en tant qu’interface de série ou entrée de déclenchement/synchronisation Fin de plage de mesure Z (étendue)

Scanner laser pour la mesure de profil 3D ModèleVersion laser disponible Plage de mesure Laser rouge Plage de mesure élargie Début de plage de mesure 330 mm Centre de plage de mesure 515 mm Hauteur de plage de mesure 370 mm Début de plage de mesure 330 mm 1) Se référant au champ de mesure; objet de mesure: Micro-Epsilon objet standard 2 Calcul de moyenne sur la largeur du champ de mesure (2.048 points) 3 Interface RS422 programmable en tant qu’interface de série ou entrée de déclenchement/synchronisation

Stitching de profils pour jusqu'à 2 scanners laser 3D Profile Unit Stitching de profils avec jusqu'à deux scanners laser scanCONTROL Intégration dans GigEVision en tant que fournisseur de données brutes Connexion Ethernet industriel pour la commande et la transmission Évaluer des coupes 2D composites ou des nuages de points 3D Compatible avec scanCONTROL 30xx

La 3D Profile Unit permet de calculer plusieurs profils individuels de Contrôleur 3D Profile Unit capteurs scanCONTROL 30xx dans un système de coordonnées Communication avec n'importe quel client GigE Vision commun. Cela permet de générer un profil 2D composite ou un Intégration directe dans un logiciel de traitement de l’image nuage de points 3D composite. Il est ainsi possible de détecter les Transfert de données de profil ou de nuages de points 3D géométries les plus diverses, d'étendre les plages de mesure ou de réaliser des mesures d'épaisseur. Contrôleur 3D Profile Unit avec Ethernet industriel...

Capteurs 3D de haute précision pour l’inspection en ligne de figure et surface surfaceCONTROL 3D 3500 Répétabilité maximum jusqu’à 0,25 µm La meilleure résolution z à partir de 0,7 µm Jusqu’à 2,2 millions de points 3D / seconde Intégration simple dans tous les paquets de traitement d’images 3D La dernière génération de la mesure 3D en ligne Doté d’une remarquable précision, le capteur d’instantanés 3D surfaceCONTROL 3D 3500 est idéal pour l’inspection en ligne automatisée de géométrie, figure et surface sur les surfaces à réflexion diffuse. Ce capteur fonctionne selon le principe de la projection...
