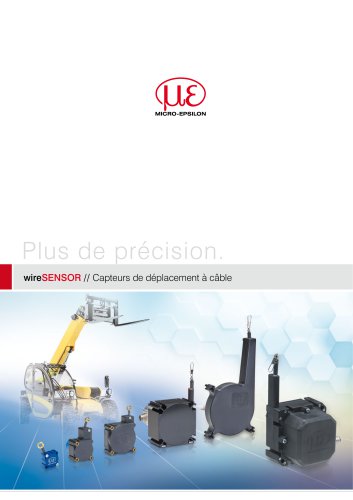

Plus de précision. wireSENSOR // Capteurs de déplacement à câbl

Capteurs de déplacement à câble wireSENSOR Plages de mesure jusqu’à 50.000 mm Résolution vers l'infini Forme compacte avec grande plage de mesure Montage simple, rapide et flexible Grande fiabilité et longévité accrue Sorties analogiques et numériques Principe de mesure Les capteurs de déplacement à câble mesurent les déplacements linéaires à l’aide d’un câble en acier hautement flexible. Le tambour de câble est connecté avec un élément de capteur générant un signal de sortie proportionnel au déplacement. La mesure se fait à haute précision et dynamique. L’utilisation de composants de qualité...

Codeurs à câble industriels Capteurs pour les accélérations élevées du câble Sorties disponibles par série et plage de mesure Capteurs à câble pour l’intégration en série & OEM êÊ € Capteurs pour les accélérations élevées du câble Plages de mesure en mm 40 ^Potentiomètre pTension JCourant ^Encodeur incrémental (HTL, TTL) ^Encodeur absolu (SSI, PROFINET, PROFIBUS, CANopen, EtherCAT, EtherNet/IP) PcANopen

Applications wireSENSOR Machines mobiles : par ex. flèches, supports, chariots télescopiques Mesure de la longueur de déploiement des flèches télescopiques Support variable des grues automotrices Mesure de la hauteur de levage dans les chargeurs télescopiques Tables élévatrices : par ex. plateformes élévatrices, tables élévatrices à ciseaux Mesure de la hauteur de levage dans le système de levage synchrone Mesure de la hauteur de levage dans les plates-formes de travail à ciseaux Chariots de manutention & systèmes de transport sans conducteur Mesure de la hauteur de levage dans le chariot élévateur...

Technique médicale : par ex. tables d’opération, mammographie Positionnement des tables d’opération Mesure de position dans le domaine de la tomodensitométrie Mesure de position dans la mammographie Construction de bancs d’essai et essais routiers : par ex. bancs d’essai de châssis, crash-tests Mesure du déplacement du ressort dans les essais routiers Mesure de la course de la pédale Mesure du déplacement dans les essais de

Codeurs à câble à faible coût wireSENSOR MK30 analogique Boîtier en plastique robuste Capteurs spécifiques client otentiomètre en plastique électroconducteur, P en bobiné et en hybride La plus petite taille de sa catégorie Clips de montage avec des vis M3 Clips de montage avec des vis M3 Toutes les dimensions en mm, non à l’échelle

11 Spécifications pour les sorties analogiques à partir de la pg. 58. Potentiomètre P50 (Linéarité ±0,5 % d.p.m.) Potentiomètre P25 (Linéarité ±0,25 % d.p.m.) Potentiomètre P10 (Linéarité ±0,1 % d.p.m.)

Codeurs à câble à faible coût wireSENSOR MK30 numérique Boîtier en plastique robuste Capteurs spécifiques client Encodeur incrémental La plus petite taille de sa catégorie Clips de montage avec des vis M3 Toutes les dimensions en mm, non à l’échelle

11 Spécifications pour les sorties numériques à partir de la pg. 59. Modèle MK30 Plage de mesure en mm

Codeurs à câble à faible coût wireSENSOR MK46 analogique Boîtier en plastique robuste Capteurs spécifiques client Potentiomètre hybride / potentiomètre bobiné Clips de montage avec des vis M3 Toutes les dimensions en mm, non à l’échelle Clips de montage avec des vis M3

11 Spécifications pour les sorties analogiques à partir de la pg. 58. CR-P10/P25 : potentiomètre, câble intégré, radial, 1 m Modèle MK46 Plage de mesure en mm CR-P10/P25 : potentiomètre, câble intégré, radial, 1 m CR-U10 : tension, cordon intégré, radial, 1 m CR-I10 : courant, cordon intégré, radial, 1 m

Codeurs à câble à faible coût wireSENSOR MK46 numérique Boîtier en plastique robuste Capteurs spécifiques client Encodeur incrémental Clips de montage avec des vis M3 Toutes les dimensions en mm, non à l’échelle

11 Spécifications pour les sorties numériques à partir de la pg. 59. Type de sorties : Encodeur E (5 ... 24 V cc) Encodeur E830 (8 ... 30 V cc) Modèle MK46 Plage de mesure en mm

Codeurs à câble à faible coût wireSENSOR MK77 analogique Boîtier en plastique robuste Capteurs spécifiques client Potentiomètre bobiné Clips de montage avec des vis M3 Clips de montage avec des vis M3

Spécifications pour les sorties analogiques à partir de la pg. 58. Potentiomètre P25 (Linéarité ±0,25 % d.p.m.) Potentiomètre CR-P25, cordon intégré, radial, 1 m

Codeurs à câble à faible coût wireSENSOR MK77 numérique Boîtier en plastique robuste Capteurs spécifiques client Encodeur incrémental Toutes les dimensions en mm, non à l’échelle Clips de montage avec des vis M3

11 Spécifications pour les sorties numériques à partir de la pg. 59. Modèle MK77 Plage de mesure en mm
