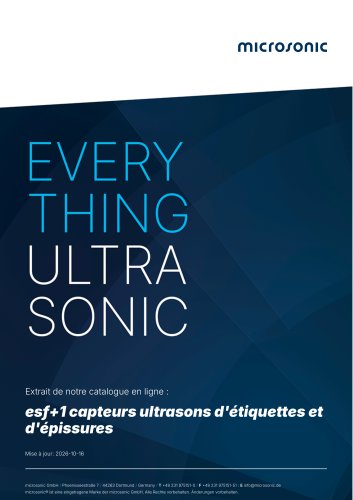

Extrait de notre catalogue en ligne : esf+1 capteurs ultrasons d'étiquettes et d'épissures Mise à jour: 2026-10-16 microsonic GmbH / Phoenixseestraße 7 / 44263 Dortmund / Germany / T +49 231 975151-0 / F +49 231 975151-51 / E [email protected] microsonic® ist eine eingetragene Marke der microsonic GmbH. Alle Rechte vorbehalten. Änderungen vorbehalt

Capteurs d'étiquettes et de raccords de bobines par ultrasons esf+1 L'esf+1 combine un temps de cycle de mesure de 150 ps à un format plat permettant un positionnement à proximité du bord de Points forts Caractéristiques de base > Bras de fourche pial > pour un positionnement à proximité du bord de distribution > Surfaces du capteur planes > pour un nettoyage facile > Temps de cycle de mesure > 150 ps > pour une utilisation à des vitesses de bande élevées > Boîtier robuste en plastique haute technologie présentant des propriétés > similaires à celles du métal > Connecteur M12 pivotant à 90° >...

Le capteur d'étiquettes à ultrasons esf+1 détecte sans contact et avec une grande fiabilité les étiquettes transparentes, réfléchissantes et métallisées, quelle que soit leur couleur. Il permet de détecter des matériaux dont le grammage est compris entre 20 g/m2 et 600 g/m2, ainsi que des films métalliques et plastiques d'une épaisseur maximale de 0,3 mm. Pour les étiquettes et supports fins, l’esf+1 fonctionne à sa vitesse maximale avec un temps de cycle de mesure de ≥ 150 µs. L’esf+1 est disponible en deux versions :  La version Pro détecte de manière fiable toutes les étiquettes standard...

Capteur d'étiquettes pour les instructions de montage à proximité du bord de distribution Nettoyage facile Grâce à ses surfaces de détection planes au niveau de l'émetteur et du récepteur, le capteur est exempt d’ouvertures ou de recoins difficiles d'accès dans lesquels des salissures pourraient s'accumuler. Connecteur M12 pivotant L'esf+1 est équipé d'un connecteur M12 pivotant adapté aux espaces de montage restreints. Le câble de raccordement peut ainsi être branché vers le capteur par l'arrière ou, pour un gain de place, par le haut. Capteur d'étiquettes avec connecteur M12 orientable esf+1...

Adaptateur de montage pour 2 positions d'installation L'adaptateur de montage asymétrique peut être enfiché dans deux orientations différentes, ce qui permet un positionnement optimal à gauche ou à droite du bord de distribution. Détection précise des étiquettes et des raccords Principe de fonctionnement du capteur d'étiquettes à ultrasons Les étiquettes avec leur support (par exemple, un film ou du papier) sont guidées à travers la fourche du capteur. Un émetteur à ultrasons situé dans la branche inférieure de la fourche émet une succession rapide d’impulsions vers le support. Les impulsions...

Principe de fonctionnement de la détection d’étiquettes : le support d’étiquette avec l’étiquette fournit un niveau de signal atténué. Machines d’emballage Utilisation avec des étiquettes hautement transparentes, réfléchissantes et métallisées Détection des raccords sur les bandes de papier, de plastique ou de métal Surveillance des ruptures de bande Apprentissage simple D'une simple pression sur un bouton, l'esf+1 mémorise des étiquettes ou des raccords 1) Apprentissage dynamique des étiquettes Le support portant les étiquettes est guidé à vitesse constante à travers la fourche du capteur. L'esf+1...

esf+1 pour la détection d'étiquettes esf+1 pour la détection des raccords 2) Apprentissage pour la détection des raccords Le matériau en bande est généralement déroulé à partir d’une bobine, le raccord se trouvant à un endroit inaccessible de ce rouleau. Dans ce cas, l’esf+1, en tant que capteur de raccord, n’apprend que le matériau en bande. Il détecte ensuite la différence de signal au niveau du raccord et émet un signal de commutation. . Utilisation La procédure d’apprentissage peut être effectuée soit à l’aide du bouton-poussoir situé sur la face supérieure du boîtier, soit via la broche...

Détection fiable des étiquettes à des vitesses de bande élevées Le capteur d'étiquettes à ultrasons esf+1 détecte de manière fiable et sans contact les étiquettes hautement transparentes, réfléchissantes et métallisées, quelle que soit leur couleur. Avec un temps de cycle de mesure de seulemen 150 μs, ce capteur est adapté aux processus d'étiquetage très dynamiques et aux faibles espacements entre les étiquettes. Sa conception plate permet un montage directement sur le bord de distribution, tandis que la technologie IO-Link et la gestion intégrée des recettes facilitent les changements de produit...

Dessin à l'échelle 2 x Push-Pull Boîtier fourchu Boîtier fourchu Mode de fonctionnement lO-Link détection d'étiquettes/de jonctions Caractéristiques spéciales Flat fork leg Mounting adapter for 2 mounting positions Swivelling M12 connector lO-Link Recipe management Measurement cycle time > 150 |js to 2 ms (depending on material) Procédé de mesure mode de pulsation avec éva luation d'amplitude Tension de service UB 20-30 V CC, protégée contre Type de raccordement connecteur M12 à 5 pôles Mode de fonctionnement lO-Link détection d'étiquettes/de jonctions Caractéristiques spéciales Flat fork leg...
