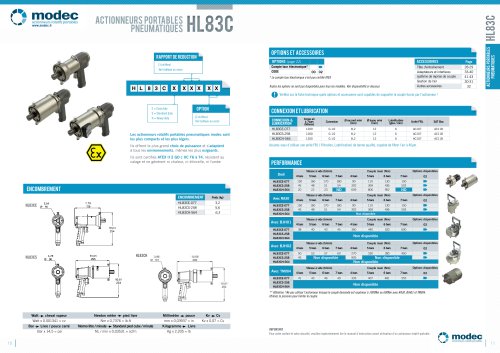

Fiche technique actionneur portable pneumatique HL83C ATEX
Fiche technique actionneur portable pneumatique HL83C ATEX
Spécifications des Actionneurs Rotatifs Pneumatiques Portables :
- Les modèles HL83CE-077, HL83CS-258 et HL83CH-564 sont légers et compacts, avec des poids respectifs de 3,2 kg, 5,6 kg et 6,3 kg.
- Certifiés ATEX II 2 GD c IIC T6 à T4, ces actionneurs résistent au calage et ne produisent ni chaleur, ni étincelle, ni fumée.
Connexion et Lubrification :
- Consommation d'air à 7 bars : 1200 Nl/min pour tous les modèles.
- Connexion : G 1/2 avec un diamètre de raccord minimum de 8,2 mm et un diamètre de tuyau minimum de 12 mm.
- Lubrification recommandée : 6 gouttes/min avec unité FRL de qualité pour filtrer l'air à 40μm.
Performances et Options :
- Les vitesses à vide et les couples maximaux varient selon la pression (4 à 7 bars) et les accessoires utilisés (RA30, BJH01, TM004).
- Attention à ne pas dépasser un couple de 1000 Nm ou 600 Nm avec certains accessoires.
Accessoires et Options :
- Disponibilité des options et accessoires à vérifier sur la fiche technique pour compatibilité avec le couple fourni.
- Options disponibles incluent le compte tour électronique (non certifié ATEX) et divers adaptateurs.
Recommandations :
- Lire impérativement le manuel d'instruction avant utilisation pour assurer confort et sécurité.
Extraits du catalogue
JJ actionneurs rotatifs portables OPTIONS ET ACCESSOIRES OPTIONS (page 22) Les actionneurs rotatifs portables pneumatiques modec sont les plus compacts et les plus légers. * Le compte tour électronique n'est pas certifiéATEX 'es modèles. Voir disponibilité ci-dessous Vérifiez sur la fiche technique quels options et accessoires sont capables de supporter le couple fourni par l'actionneur ! ACCESSOIRES CONNEXION ETLÜBRICATION CONNEXION & LUBRICATION Ils offrent le plus grand choix de puissanceet s'adaptent Assurez-vous d'utiliser une unité FRL ( Filtration, Lubrification) de bonne qualité, capable de filtrer l'air à 40pm.à tous les environnements, mêmes les plus exigeants. Ils sont certifiés ATEX II 2 GD c IIC T6 à T4, résistent au calage et ne génèrent ni chaleur, ni étincelle, ni fumée PERFORMANCE ENCOMBREMENT ENCOMBREMENT ** Attention ! Ne pas utiliser l'actionneur lorsque le couple demandé est supérieur à 1000Nm ou 600Nm avec RA30, BJH01 et TM004. Utilisez la pression pour limiter le couple. Watt -► cheval vapeur Newton mètre -► pied livre Millimètre -► pouce Kv -► Cv Watt x 0.001341 = cv Nm x 0,7376 = Ib.ft mm x 0,03937 = in Kv x 0,07 = Cv Bar -► Livre / pouce carré Normo litre / minute -► Standard pied cube / minute Kilogramme-*- Livre Bar x 14,5 = psi NL / min x 0,03531 = scfm Kg x 2,205 = lb Pour votre confort et votre sécurité, veuillez impérativement lire le manuel d’instruction avant utilisation d’un actionneur rotatif portable. ^ • actionneurs rotatifs portables
