Fiche technique REK … DQO

Fiche technique REK … DQO

1 / 4 PagesVisionner le catalogue complet

Fiche technique REK … DQO

Résumé du catalogue produit

Caractéristiques des Accouplements à Doigts REK … DQO :

Couple nominal jusqu'à 169 000 Nm.
Compensation des désalignements axiaux, radiaux et angulaires.
Amortissement des vibrations.
Propriétés élastiques progressives selon la dureté des tampons élastiques.
Fonctionnement sans désaccouplement en cas de défaillance des tampons élastiques.
Sans maintenance, aucune lubrification nécessaire.
Montage radial possible des tampons élastiques sans démontage du moteur.
Conformité à la norme ATEX 2014/34/EU sur demande.
Applications typiques : pompes, compresseurs à piston, moteurs diesel, moteurs thermiques, applications lourdes.

Exemple de Commande :

Série : REK
Taille : 0075
Type : DQO
Matière du moyeu : Fonte (GJL) ou Fonte nodulaire (GJS)
Moyeu A et B : Type 0 (standard) ou Type I (rallongé)
Exécution : Alésée rainurée (FB) ou ébauchée (VA)
Diamètre d'alésage : Moyeu A - 050, Moyeu B - 080
Tampons élastiques : NBR 92 Shore-A, PU 92 Shore-A, HTrans

Spécifications Techniques :

Dimensions et poids pour différentes tailles (0075 à 0260) avec détails sur les diamètres et longueurs.
Vitesse maximale et désalignement admissible pour les matériaux de moyeu en fonte et fonte nodulaire.
Couple nominal, puissance nominale à 100 min-1, couple maxi et couple alternatif pour chaque taille.

Caractéristiques des Tampons Élastiques :

NBR 92 Shore-A : Caoutchouc nitrile, dureté 92 ±5 Shore-A, température -40 °C à +100 °C, couleur noire.
PU 92 Shore-A : Polyuréthane, dureté 92 ±5 Shore-A, température -30 °C à +80 °C, couleur orange.
HTrans : Polyuréthane, dureté 55 ±2 Shore-D, température -30 °C à +120 °C, couleur blanche.

Extraits du catalogue

• Couple nominal jusqu'à 169000 Nm • Compensation des désalignements axiaux, radiaux et angulaires • Propriétés élastiques progressives selon la dureté des tampons élastiques • Sans désaccouplement en cas de défaillances des tampons élastiques • Sans maintenance, aucune lubrification nécessaire • Montage radial possible des tampons élastiques sans démontage du moteur • Déclaration de conformité à la norme ATEX 2014/34/EU sur demande • Applications typiques: Pompes et compresseurs à piston, moteurs diesel, moteurs thermiques, applications lourdes Moyeu A ‘ype 0 Entretoise à doigts Tampons élastiques Exemple de commande Code Bague extérieure Bague intérieure • I, rallongé, alésage max. augmenté 1 • I, rallongé, alésage max. augmenté 1

Ouvrir le catalogue en page 1

Pour les alésages finis, merci de préciser les diamètres d’alésage moyeu A et moyeu B. Tolérance des alésages H7. Rainure de clavette selon DIN 6885, page 1. Rainure de clavette tolérance JS9, différents alésages et tolérances de rainure de clavette sur demande. Le poids correspond à une combinaison d'un moyeu de type 0 et d'un moyeu de type I avec les diamètres d'alésage maxi possibles. Sur demande: Autres DEBA L3 Pour application verticale, merci de nous contacter. Voir les pages suivantes pour les données de fonctionnement. * Alésages disponibles également en cotes pouces, voir page 68.

Ouvrir le catalogue en page 2

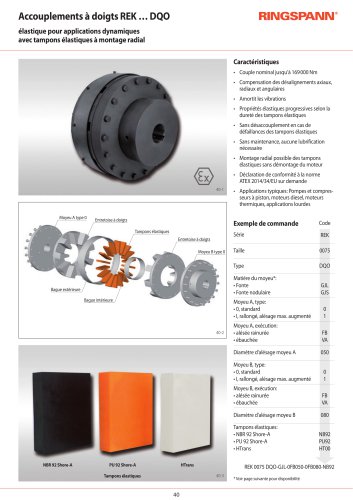

Accouplements à doigts REK ... DQOTampons élastiques Tampon élastique NBR 92 Shore-A Matière: Caoutchouc nitrile Plage de températures: -40 °C à +100 °C Couleur: noir Matière: Polyuréthane Plage de températures: -30 °C à +80 °C Couleur: orange

Ouvrir le catalogue en page 3

Tampon élastique HTrans Matière: Polyuréthane Plage de températures: -30 °C à +120 °C Couleur: blanc

Ouvrir le catalogue en page 4

Tous les catalogues et fiches techniques (PDF) RINGSPANN
