PSM 013002000L
4Pages

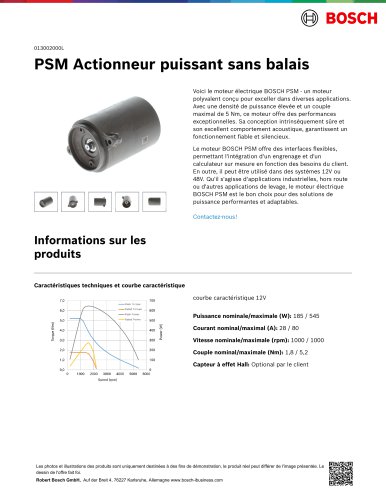

PSM Actionneur puissant sans balais Voici le moteur électrique BOSCH PSM - un moteur polyvalent conçu pour exceller dans diverses applications. Avec une densité de puissance élevée et un couple maximal de 5 Nm, ce moteur offre des performances exceptionnelles. Sa conception intrinsèquement sûre et son excellent comportement acoustique, garantissent un fonctionnement fiable et silencieux. Le moteur BOSCH PSM offre des interfaces flexibles, permettant l'intégration d'un engrenage et d'un calculateur sur mesure en fonction des besoins du client. En outre, il peut être utilisé dans des systèmes 12V ou 48V. Qu'il s'agisse d'applications industrielles, hors route ou d'autres applications de levage, le moteur électrique BOSCH PSM est le bon choix pour des solutions de puissance performantes et adaptables. Contactez-nous! Informations sur les produits Caractéristiques techniques et courbe caractéristique courbe caractéristique 12V Puissance nominale/maximale (W): 185 / 545 Courant nominal/maximal (A): 28 / 80 Vitesse nominale/maximale (rpm): 1000 / 1000 Couple nominal/maximale (Nm): 1,8 / 5,2 Capteur à effet Hall: Optional par le client Les photos et illustrations des produits sont uniquement destinées à des fins de démonstration, le produit réel peut différer de l'image présentée. Le dessin de l'offre fait foi. Robert Bosch GmbH, Auf der Breit 4, 76227 Karlsruhe, Allemagne

Caractéristiques techniques et courbe caractéristique courbe caractéristique 48V Puissance nominale/maximale (W): 185 / 545 Courant nominal/maximal (A): 28 / 80 Vitesse nominale/maximale (rpm): 1000 / 1000 Couple nominal/maximale (Nm): 1,8 / 5,2 Capteur à effet Hall: Optional par le client Dimensions N'hésitez pas à nous contacter si vous souhaitez un modèle 3D Contact Dimensions N'hésitez pas à nous contacter si vous souhaitez un modèle 3D Contact Les photos et illustrations des produits sont uniquement destinées à des fins de démonstration, le produit réel peut différer de l'image...

Schéma électrique Veuillez trouver l'aimant de capteur approprié pour l'arbre du moteur sous l'onglet « Accessoires » Connecteur 3 contacts IDC pour phases U, V, W ▪ orientation : 120° ▪ diamètre du cercle de référence des contacts : 69,0 mm Interface d'entraînement Engrenage similaire à DIN 5480 ▪ ▪ ▪ ▪ nombre de dents : 22 module : 0,5 angle d'engagement : 30° diamètre de référence : 11,00 mm Les photos et illustrations des produits sont uniquement destinées à des fins de démonstration, le produit réel peut différer de l'image présentée. Le dessin de l'offre fait foi. Robert Bosch GmbH,...

0 BOSCH colar : 7802040822-0RS hub : 7802040825-0RS counter hub : 7802040967-0RS Accessoires Sensor Magnet ■ Fonction de commutation/sélection dans la boîte de vitesses ou le convoyeur ■ Réglage des embrayages ou des unités de commutation dans les boîtes de vitesses conventionnelles et électrifiées pour différentes topologies hybrides et niveaux de tension ■ Accouplement et désaccouplement automatisés des embrayages et des connexions qui devraient sinon être débloqués manuellement ■ Fonction de levage et d'abaissement ou installations de chargement ■ Et bien plus encore ... Les photos et...
