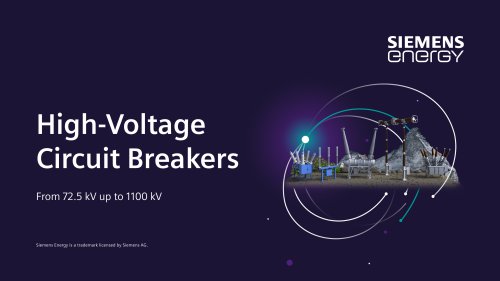

High-Voltage Circuit Breakers
28Pages

Disjoncteurs Haute Tension

(1 Allemagne @ Russie ® Inde © Chine © USA © Mexique © Brésil Des produits personnalisés pour le client dans des délais très courts, en provenance de notre réseau mondial de fabrication de disjoncteurs HT.

Développement et essai individuel (de série) 12 Installation et mise en service 13 Disjoncteur Live Tank 14 Disjoncteur Dead Tank 18 Dead Tank Compact 20

Disjoncteur Live Tank Disjoncteur Siemens La disponibilité de l'énergie électrique est indispensable au développement économique et à la qualité de vie. Un système de transfert fonctionnel est l'une des conditions de la fiabilité de l'approvisionnement en énergie électrique. Siemens est la seule entreprise au monde à proposer au client de couvrir toute la chaîne de transformation d'énergie avec une offre efficace de produits, de solutions et de savoir-faire dans la transmission et la distribution de l'énergie électrique. Les disjoncteurs constituent un élément central des postes isolés à...

Module hybride compact (DTC) commande identiques pour tous les types de disjoncteurs, qu'il s'agisse d'applications GIS ou AIS. Ils sont disponibles avec des isolateurs en porcelaine ou composite. En outre, vous découvrirez notre gestion de la qualité sur tout le cycle de vie d'un produit, du développement à l'utilisation sur les sites de nos clients. Cette gestion de la qualité englobe, entre autres, le service mondial et la formation de nos clients et de leurs collaborateurs. Nous souhaitons vous présenter un prototype conçu sur la dernière génération de technique de coupure HT, comme...

Tous les types se composent des mêmes éléments de base : 1. Chambre de coupure 2. Support isolant 3. Pied 4. Armoire électrique 5. Armoire de commande Design modulaire Un nombre limité de composants de base permet d'obtenir une grande diversité de types Les disjoncteurs HT Siemens sont, indépendamment du type ou de la plage de tension, conçus sur un concept de plateforme modulaire éprouvé. Cela permet une grande diversité de types de disjoncteurs et une grande flexibilité en termes d'applications conformes aux exigences de nos clients. Les composants principaux comme le mécanisme de...

Armoire de commande avec mécanisme de commande à ressort Commande Le système de commande contient les composants techniques secondaires servant à activer le disjoncteur, qui sont principalement logés dans l'armoire de commande. Les raccords du transformateur de courant se trouvent aussi dans l'armoire de commande. Les tensions de commande, déclenchement, moteur et chauffage sont sélectionnables par le client. Deux variantes de commande standard sont disponibles en fonction de vos besoins. Variante de base La variante de base contient tous les éléments de commande et de surveillance requis...

1. Support de contact 2. Tuyère 3. Contact d'arc 4. Contact principal 5. Cylindre de contact Ouverture : contact principal Ouverture : contact d'arc en position OUVERT Position d'ouverture Principes d'extinction La totalité de notre gamme 3AP jusqu'à 800 kV et plus repose sur le principe d'extinction de l'arc électrique par auto-compression ou auto-compression dynamique, en utilisant l'énergie thermique de l'arc électrique. Siemens a fait breveter cette procédure d'extinction de l'arc électrique en 1973 et a perfectionné depuis la technique de la chambre de coupure à auto-compression. Lors...

3. Fourchette d'entraînement 4. Coupleur 5. Broche mobile 6. Tuyère 7. Lamelle de contact 8. Contact tubulaire 9. Cylindre de contact principal 10. Plaque de soupape 11. Piston 12. Groupe de soupapes Ouverture : contact princi- Ouverture : contact d'arc en position OUVERT Principe d'auto-compression dynamique A partir de 245 kV, nos disjoncteurs 3AP utilisent le principe d'auto-compression dynamique avec des contacts de commutation mobiles. Fonctionnement En cas d'ouverture, le circuit principal situé entre la lamelle de contact (7) et le cylindre de contact principal (9) s'ouvre. Le...

1. Bouton de déclenchement FERMÉ 5. Bielle pour ressort de fermeture 6. Barre de connexion pour ressort d'ouverture 12. Amortisseur (pour fermeture) 14. Amortisseur (pour ouverture) Mécanisme de commande à ressort Le mécanisme de commande est un élément central d'un disjoncteur HT. Le mécanisme de commande de la famille de disjoncteurs 3AP repose sur le principe breveté de la commande à ressort et est identique sur tous les types et tous les niveaux de tension. Les mécanismes de commande à ressort sont particulièrement adaptés, suite au développement d'une chambre de coupure à...

1. Accumulateur hydraulique 2. Piston de commande 1 3. Soupape pilote 4. Soupape principale 5. Bobine magnétique de fermeture 6. Bobine magnétique d'ouverture 14 15 8. Pompe à huile 9. Moteur 10. Filtre 11. Clapet anti-retour 12. Soupape compensatrice de pression Commande électrohydraulique La commande électrohydraulique est utilisée dans les disjoncteurs 3AT et 3AQ depuis plus de 20 ans. Même les puissances les plus élevées sont contrôlées parfaitement dans un délai ultracourt, et les cas de commutation les plus épineux peuvent être maîtrisés. Fermeture La soupape principale (4) s'ouvre de...

Qualité constante dès le départ Développement et essais de type Dès le développement d'un nouveau produit, nous posons la pierre angulaire de la qualité des disjoncteurs HT Siemens. La puissance de coupure, la résistance à la HT et la puissance sous des charges mécaniques normales (force du vent et de court-circuit), ainsi que la tenue sismique sont simulées et optimisées dès la phase d'ébauche en CAO. L'utilisation de pièces communes dans un grand nombre de types de disjoncteurs, tels que Live Tank, Dead Tank et GIS permet de bénéficier de l'effet de série en assurant les standards de...
