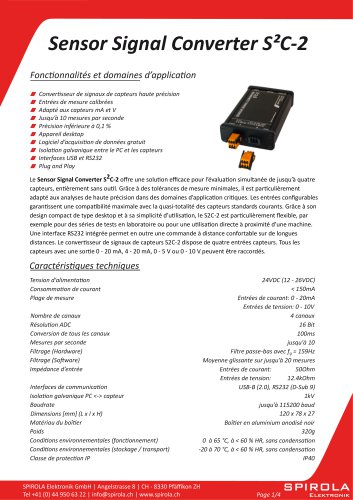

Sensor Signal Converter S²C-2 Fonc�onnalités et domaines d’applica�on Conver�sseur de signaux de capteurs haute précision Entrées de mesure calibrées Adapté aux capteurs mA et V Jusqu’à 10 mesures par seconde Précision inférieure à 0,1 % Appareil desktop Logiciel d’acquisi�on de données gratuit Isola�on galvanique entre le PC et les capteurs Interfaces USB et RS232 Plug and Play Le Sensor Signal Converter S2C-2 offre une solu�on efficace pour l’évalua�on simultanée de jusqu’à quatre capteurs, en�èrement sans ou�l. Grâce à des tolérances de mesure minimales, il est par�culièrement adapté aux analyses de haute précision dans des domaines d’applica�on cri�ques. Les entrées configurables garan�ssent une compa�bilité maximale avec la quasi-totalité des capteurs standards courants. Grâce à son design compact de type desktop et à sa simplicité d’u�lisa�on, le S2C-2 est par�culièrement flexible, par exemple pour des séries de tests en laboratoire ou pour une u�lisa�on directe à proximité d’une machine. Une interface RS232 intégrée permet en outre une commande à distance confortable sur de longues distances. Le conver�sseur de signaux de capteurs S2C-2 dispose de quatre entrées capteurs. Tous les capteurs avec une sor�e 0 - 20 mA, 4 - 20 mA, 0 - 5 V ou 0 - 10 V peuvent être raccordés. Caractéris�ques techniques Tension d’alimenta�on Consomma�on de courant Plage de mesure Nombre de canaux Résolu�on ADC Conversion de tous les canaux Mesures par seconde Filtrage (Hardware) Filtrage (So�ware) Impédance d’entrée Interfaces de communica�on Isola�on galvanique PC <-> capteur Baudrate Dimensions [mm] (L x l x H) Matériau du boî�er Poids Condi�ons environnementales (fonc�onnement) Condi�ons environnementales (stockage / transport) Classe de protec�on IP 24VDC (12 - 26VDC) < 150mA Entrées de courant: 0 - 20mA Entrées de tension: 0 - 10V 4 canaux 16 Bit 100ms jusqu'à 10 Filtre passe-bas avec fg = 159Hz Moyenne glissante sur jusqu’à 20 mesures Entrées de courant: 50Ohm Entrées de tension: 12.4kOhm USB-B (2.0), RS232 (D-Sub 9) 1kV jusqu’à 115200 baud 120 x 78 x 27 Boî�er en aluminium anodisé noir 320g 0 à 65 °C, à < 60 % HR, sans condensa�on -20 à 70 °C, à < 60 % HR, sans

Schéma fonc�onnel Sensor Signal Converter Capteur 1 Capteur 2 RS232 Processeur Isola�on galvanique Documents disponibles Sensor Signal Converter 4 canaux Fiche technique Connecteurs pour raccordement de capteur avec levier d’éjec�on (2 pièces) No�ce d'exploita�on Guide de démarrage rapide Guide de démarrage rapide Manuel d’u�lisa�on Cer�ficat d’étalonnage (en op�on) Lien de téléchargement du logiciel d’acquisi�on de données S2C Light version (N° d’ar�cle 18.30100.000) Câble USB-A – USB-B, 1,8 m (N° d’ar�cle 18.20005.001) Câble RS232 9 broches, 3 m (N° d’ar�cle 18.20006.001) Connecteur pour raccordement...

Capteur 1 Capteur 2Capteur 3 Capteur 4 M Accessoires: Borne à ressort avec vis 18.30002.001 Borne à ressort avec levier SPIROLA Elektronik GmbH | Angelstrasse 8 | CH - 8330 Pfaffikon ZH Tel+41 (0)44 950 63 22 | [email protected] | www.spirola.ch

S2C-DataLogging So�ware Caractéris�ques et applica�ons Valeurs de température en degrés Celsius ou Fahrenheit Unité de l’axe Y réglable manuellement Échelle configurable Jusqu’à 4 décimales Journal de mesures exportable au format *.csv ou *.xlsx Driver logiciel pour applica�ons spécifiques Pilotes USB cer�fiés Compa�ble avec Windows Version Light gratuite pour un maximum d’un conver�sseur Jusqu’à quatre appareils u�lisés simultanément avec la version complète Cas d’u�lisa�on Affichage graphique: La vue graphique affiche les valeurs mesurées au fil du temps et permet la visualisa�on simultanée de jusqu’à...
