S33 L’économique pour des exigences individuelles. Données clés La S33 est une rectifieuse cylindrique universelle CNC pour petites et grosses pièces, en production unitaire, petite et grande série. Elle dispose de distances entre pointes de 400 / 650 / 1000 / 1600 mm et d'une hauteur de pointe de 175 mm. Elle est conçue pour l'usinage de pièces d'un poids maximal de 150 kg. Un membre du Groupe UNITED GR
Ouvrir le catalogue en page 1LEADER TECHNOLOGIQUE PROCESSUS FIABLES LEADER TECHNOLOGIQUE PROCHE DU CLIENT PRODUCTIVITÉ PRÉCISION PROCESSUS FIABLES Fritz Studer AG Depuis plus de 100 ans, le nom de STUDER est synonyme d’expérience dans la conception et la fabrication de rectifieuses cylindriques de précision. «The Art of Grinding.» est notre passion, la précision absolue, notre objectif et la qualité de pointe suisse, notre référence. Notre gamme de produits s’étend des machines standard aux solutions système complexes, dans le domaine de la rectification cylindrique haute précision de petites et moyennes pièces. Par...
Ouvrir le catalogue en page 2S33 Vous ne savez pas encore ce que vous rectifierez demain ? La S33 possède toutes les qualités d’universalité et de flexibilité requises pour vous convaincre : vous passez en un temps record de la rectification entre pointes à la rectification en mandrin. Usinez même les pièces complexes en un seul serrage : une prouesse rendue possible grâce à la nouvelle poupée porte-meule à deux électrobroches. Bénéficiez en outre de nombreuses variantes de poupé
Ouvrir le catalogue en page 3Caractéristiques Dimensions Distance entre pointes 400 / 650 / 1000 / 1600 mm Hauteur de pointes 175mm Poids max. de la pièce à usiner 150 kg Poupée porte-meule au choix: – Poupée porte-meule revolver, avec jusqu'à 2 broches à rectifier les extérieurs et 1 broche à rectifier les intérieurs. Orientation automatique avec denture Hirth de 1° – Poupée porte-meule extérieure avec meule à droite, 0° / 15° / 30° Motobroches de rectification avec variateur de vitesse pour la rectification extérieure et intérieure, pour la poupée porte-meule revolver Axe C pour la poupée porte-pièce permettant la...
Ouvrir le catalogue en page 4Programmation ultra simple grâce à StuderWIN Temps de réglage réduits avec STUDER Quick-Set Interfaces standardisées pour chargeur et périphériques Flexibilité d'extension avec les modules logiciels intégrés StuderWINprogramming (option) pour la création de programmes de rectification et de dressage sur un PC externe Vos avantages • Electrobroche avec convertisseur de fréquence pour poupée porte-meule revolver • Vitesse de coupe constante en standard • Deux meules Ø 500 • Broche à rectifier les intérieurs à haute fréquence La rectifieuse cylindrique universelle CNC pour petits budgets et...
Ouvrir le catalogue en page 5Bâti de la machine en fonte minérale Granitan® S103 ❶ • Amortisseur de vibrations • Sans usure Banc de machine en Fonte grise • Stabilité thermique du bâti de la machine grâce au passage du réfrigérant lubrifiant Banc de machine en Granitan® Un socle bien ancré constitue la base de tout succès. Voilà pourquoi nous nous reposons sur notre bâti de la machine Granitan® S103. Une fonte minérale made SUTDER et éprouvée depuis des années. Quels sont les avantages de Granitan®? Une stabilité dimensionnelle accrue tout au long de la journée. Ceci est dû au comportement thermique favorable de...
Ouvrir le catalogue en page 6Coulisses transversales et longitudinales ❶ • Accostage de la pièce haute précision • Revêtement efficace des glissières de guidage • Règle auxiliaire pour le réglage des sous-ensembles ❶ Support de machine avec coulisses longitudinales et transversales ❷ Axe longitudinal avec table porte-pièce Les coulisses transversales et longitudinales sont fabriquées en fonte grise de haute qualité et possèdent des glissières de guidage en V et plates rectifiées haute précision. Leurs distances sont coordonnées de manière optimale pour garantir la rigidité de toute la machine. Les coulisses reposent...
Ouvrir le catalogue en page 7• Usinage complet • Rendement élevé • Vitesse de coupe élevée jusqu’à 50 m / s On peut choisir entre deux variantes: • Poupée porte-meule revolver, avec jusqu'à 2 broches à rectifier les extérieurs et 1 broche à rectifier les intérieurs. Orientation automatique avec denture Hirth de 1°. • La poupée porte-meule extérieure avec meule à droite réglable sur 0° / 15° / 30°. ❶ Poupée porte-meule revolver à droite/intérieure/à droite En quête de réduction des frais de mise en route et de transformation ? Un objectif atteignable sur cette machine, surtout dans la production de pièces unitaires ou...
Ouvrir le catalogue en page 8La poupée porte-meule pivotante est équipée d'électrobroches refroidies par eau, sur paliers à roulement et sans entretien, avec réglage continu de la vitesse de rotation, ainsi que de capteurs de contact de la dernière génération. Des meules extérieures de 500 mm de diamètre et de 63 mm (80 F5) de largeur viennent se loger en bout d'arbre. Pour la rectification intérieure, utilisez des broches haute fréquence puissantes de 120 mm de diamètre extérieur. Vous avez le choix : configurez la poupée porte-meule en fonction de vos propres besoins. ❷ Sélection des variantes de poupée porte-meule ❸...
Ouvrir le catalogue en page 9Tous les catalogues et fiches techniques (PDF) Studer
-
Customer Care STUDER
7 Pages
-
S100
11 Pages
-

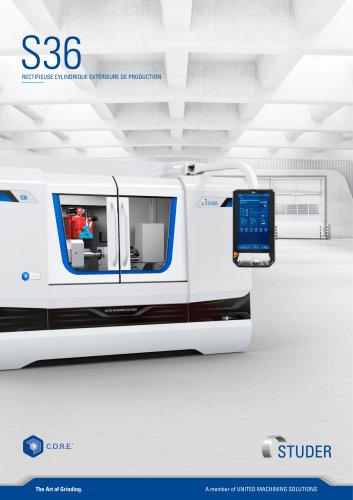

S36
21 Pages
-
S121 / S131 / S141 Rayon
20 Pages
-
Customer Care UGG
13 Pages
-

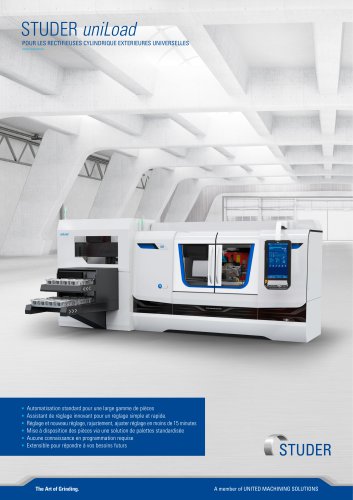

uniLoad
2 Pages
-
Contre-ooupée synchronisée
2 Pages
-
roboLoad
2 Pages
-

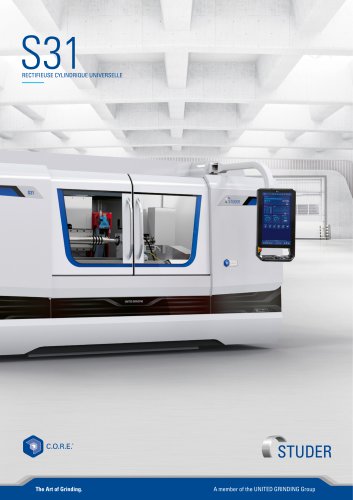

S31
24 Pages
-
Logiciel
20 Pages
-

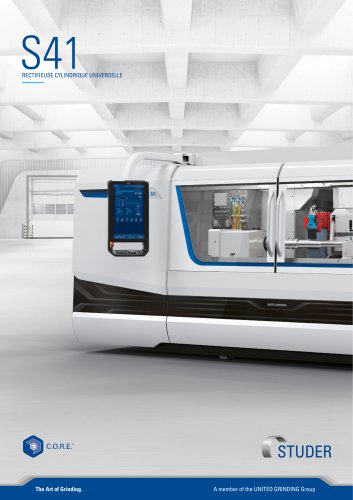

S41
28 Pages
-
S30
16 Pages
-

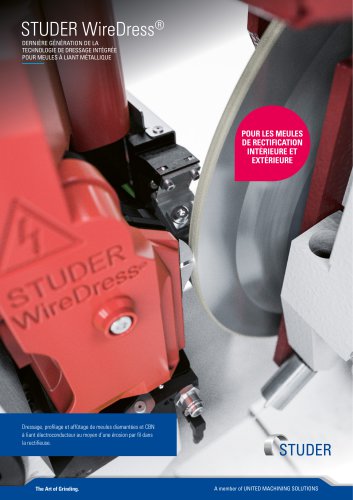

WireDress®
4 Pages
-

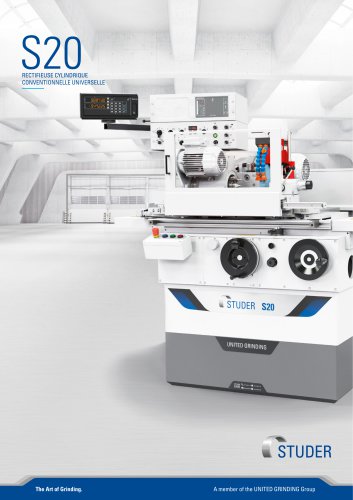

S20
16 Pages
-
favorit
16 Pages
-
smartLoad
2 Pages
-
S11
20 Pages
-

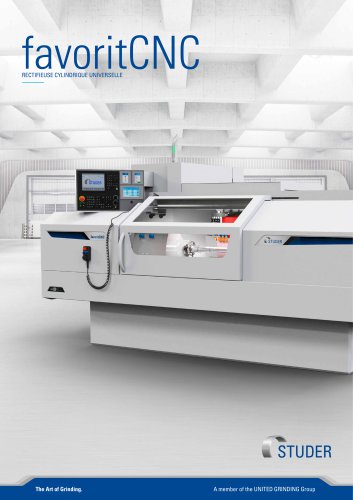

favoritCNC
16 Pages
-
easyLoad NC
4 Pages
-
easyload
2 Pages
-
LaserControl™
2 Pages
-
StuderControl
4 Pages
-
Gamme de produits
16 Pages
-
Axe A
2 Pages
-
S122
4 Pages
-

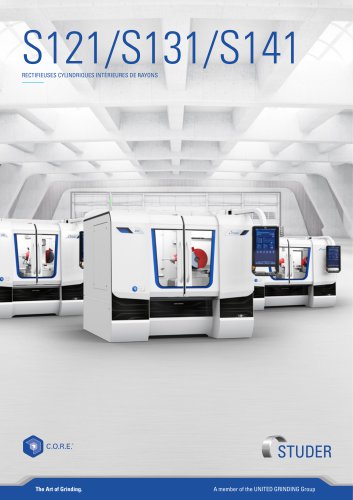

S121 / S131 / S141
20 Pages
-

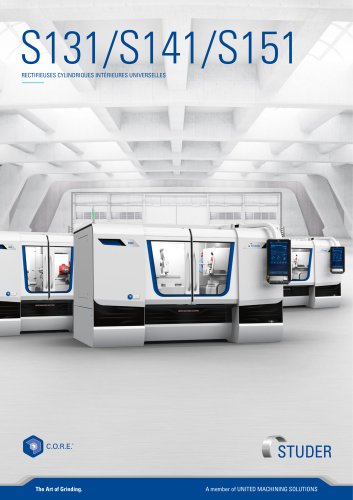

S131 / S141 / S151
24 Pages
-

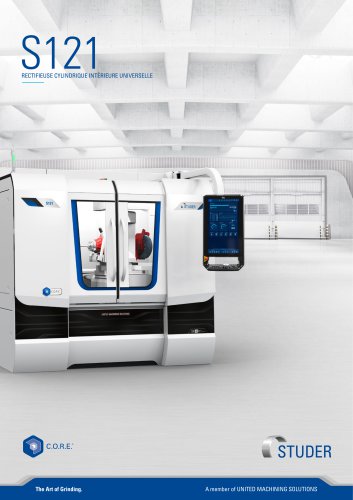

S121
