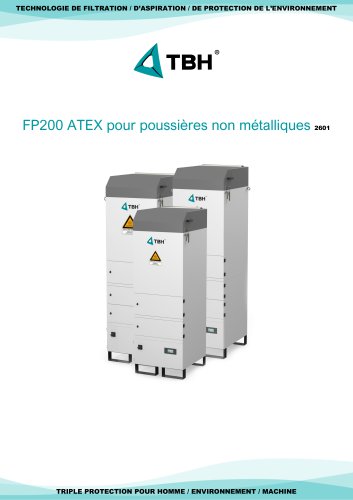

TECHNOLOGIE DE FILTRATION / D’ASPIRATION / DE PROTECTION DE L’ENVIRONNEMENT FP200 ATEX pour poussières non métalliques 2601 TRIPLE PROTECTION POUR HOMME / ENVIRONNEMENT / MACH

Longue durée de vie grâce à un nettoyage efficace du filtre Image 1 : Nouvelle cartouche filtrante Image 2 : Cartouche filtrante utilisée Image 3 : Cartouche filtrante après nettoyage à l'air comprimé Les FP211 et FP213 sont équipés de six cartouches filtrantes nettoyables de la classe de poussière M. Les cartouches filtrantes sont composées d'un matériau filtrant testé par le BGIA (USGC) qui, grâce à son pliage spécial, permet un nettoyage optimisé du filtre. Selon l'application, il est possible d'utiliser des variantes à revêtement spécial. Veuillez contacter le service commercial de TBH à...

Commande du nettoyage des filtres LaSérie FP200 ATEXest équipée d’un système spécial de commande de décolmatage, qui permet de nettoyer automatiquement les cartouches filtrantes de la poussière accumulée, augmentant ainsi considérablement la durée de vie des filtres. Selon l’application, différentes options peuvent être paramétrées par le client : Nettoyage commandé par pression différentielle (réglage usine) Le système mesure en continu le niveau de saturation des filtres et déclenche automatiquement le cycle de nettoyage lorsqu’une valeur prédéfinie est atteinte (réglage usine : 75 % de saturation...

Équipement de filtre en fonction de l'application Le système d'extraction et de filtrationpeut être équipé de cartouches filtrantes appropriées en fonction de l'application. Une distinction est faite entre Standard :Pour les processus de dépoussiérage avec des poussières sèches qui peuvent être facilement nettoyées de la surface de la cartouche filtrante. La cartouche filtrante est composée d'un non-tissé en polyester avec un revêtement conducteur en aluminium. La cartouche filtrante standard représente l’optimum entre l’efficacité du filtre et son coût. En option :Pour les processus avec des...

Contrôle total permanent du système ^TBH’ Interface Sub-D 25 A Bouton Marche/Arrêt B Régulation manuelle de la vitesse de rotation C Démarrage manuel nettoyage du filtre 1 Indicateur de saturation du filtre 2 Affichage état de l’installation 3 Affichage compteur d’heures de service 4 Affichage de la température et de l'état de la turbine 5 Affichage le système de nettoyage du filtre fonctionne + affichage état du filtre Electronique de commande puissante • Changement Démarrage / Arrêt • Phase de pré-alarme « Filtre plein » (75 %) • Sortie défaut global (vitesse, température, « filtre plein »...

Applications Poussières sèches dans l’usinage des métaux Des poussières sèches se forment dans de nombreux processus industriels. L’usinage des métaux engendre la formation de copeaux et de particules, qui doivent être aspirés et filtrés afin de protéger les employés et maintenir l’espace de traitement dans un état propre. À cet égard, les systèmes de filtration et d’extraction TBH, disponibles dans différentes formes et variantes d’équipement de filtration, conviennent parfaitement. Transformation des matières plastiques De nos jours, les matières plastiques sont transformées dans quasi toutes...

Pour configurer facilement le système d'extraction et de filtration TBH de votre choix, de type FP211 ou FP213, veuillez suivre les étapes suivantes : En fonction de l’application, choisir le système approprié en fonction de vos données de performance Dans le FP211 ATEX et le FP213 ATEX, des cartouches filtrantes antistatiques sont utilisées en standard. En fonction de chaque application, il est en outre possible d'utiliser des cartouches filtrantes spéciales. Veuillez contacter le service commercial de TBH à ce sujet. Afin de garantir la protection ATEX des installations, un module intermédiaire...

D - Sélection de la tubulure d’aspiration Sélectionnez les tubulures d'aspiration de votre système (position et diamètre) (voir fig.). Tenir compte de toutes les connexions existantes, par ex. à des systèmes laser ou similaires. Veiller également à ce que la conception des sections des conduites soit adaptée à l’application (vitesse de l’air, perte de pression). E - Sélection du nettoyage du filtre Le système est équipé en usine de la fonction « Nettoyage du filtre commandé par pression différentielle ». Lorsque la saturation du filtre atteint la valeur définie, le système commence automatiquement...

Caractéristiques techniquesFP211 ATEX + FP213 ATEX Contenu de la livraison FP211 ATEX + FP213 ATEX • entièrement monté (y compris l'équipement de filtre de votre choix) • Pieds (appropriés pour chariots élévateurs) • Anneaux de levage (en option) Vous pouvez choisir entre deux matériaux filtrants

CONFIGURATION DU FILTRE Filtre à charbon actif Données de commande FP211 ATEX AVEC MODULES INTERMÉDIAIRES 6 x cartouches filtrantes antistatiques 6 x cartouches filtrantes antistatiques PTFE Module de boîtier du filtre Filtre à particules Jeu de cartouches filtrantes antistatiques, paquet de 6 Jeu de cartouches filtrantes antistatiques, paquet de 6 PTFE TUBULURE D'ASPIRATION gauche* * indique uniquement la position Module de boîtier du filtre Filtre à charbon actif2 2 x filtres à charbon actif NETTOYAGE DU FILTRE Pression différentielle contrôlée uniquement nettoyage après le fonctionnement réduit...
