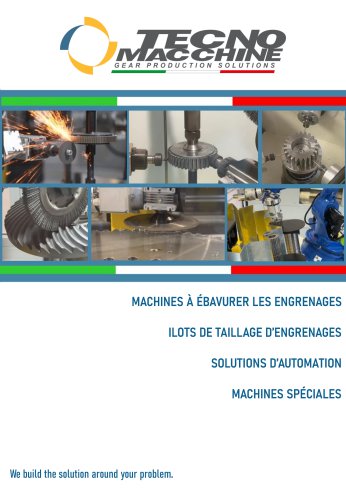

MACHINES À ÉBAVURER LES ENGRENAGE ILOTS DE TAILLAGE D’ENGRENAGE SOLUTIONS D’AUTOMATI MACHINES SPÉCIALES We build the solution around your.pro

Nos solutions pour l’ébavurages conviennent pour presque toutes sortes d’applications: , , . • Des petits aux grands diamètres • Ébavurage mécanique • Des petites aux grandes séries On va définir avec Vous le type de machine le plus convenable pour satisfaire aux exigences de Votre production. • Répétabilité: qualité constante du résultat de l’usinage • Conditions de travail sûres pour les opérateurs • Machines robustes qui requièrent peux de maintenance • Simplicité d’utilisation • Coûts des outils très réduits • Définition du type de machine selon les exigences du client: de hautement flexible...

Outils et usinage Pré-usinage par disque casse-bavure Surtout le taillage des engrenages à grands modules a pour conséquence la génération de bavures de dimensions importantes. Comme alternative au limage manuel, Tecnomacchine propose le pré-usinage par disque casse-bavure. Chanfreinage « classique » On utilise des meules (pour du matériel tendre et cémentés) et des fraises limes (pour du matériel tendre). Selon la typologie de machine, les outils peuvent être fournis à réglage numérique. La pression que l’outil exerce sur la pièce est réglable par un système électronique pneumatique et peut...

Réglage des outils Tecnomacchine offre trois solutions pour le réglage des outils en phase de préparation de la machine: • Réglage économique, hautement flexible, à volants • Réglage manuel répétable avec compteur et graduation • Unités à commande numérique La position d’usinage verticale et radiale est réglée manuellement à l’aide de volants. Les axes CNC des outils sont réglés en modalité JOG (auto-apprentissage). Une fois que la position d’usinage pour la pièce a été relevée, elle est sauvegardée dans le programme De cette manière il est possible de réduire le temps de préparation pour les...

Machines à ébavurer pour petites séries Standard: mandrin autocentrant à trois mors à serrage manuel Alternative: mandrin pneumatique ou mandrin inclinable (+/-90° pour engrenages coniques spiroïdaux ou dentures internes), optionnellement aussi inclinables à commande numérique • PLC avec écran tactile Ouverture supérieure en cas de nécessité d’usiner des pièces de grandes dimensions / poids Option: aspirateur Machine universelle, à coûts réduits: Pièces avec Ø30-400mm (alternativement 700mm pour la version «big») Modèle standard: deux unités d’ébavurage Option: unité de brossage Option: trou...

Machines à ébavurer pour les moyennes séries Le défi en cas de séries / lots de moyennes séries: • Le temps de cycle a un rôle majeur par rapport aux petites séries. → solution: chargement / déchargement en temps masqué sur une station en dehors de la zone d’usinage • Avoir une grande variété de pièce requiert en même temps des temps de préparation très courts → solution: peu d’outils, faciles à régler Machine à ébavurer TM250 •Table rotative équipée de: Station de chargement/déchargement en dehors de la zone d’usinage Station d’usinage avec deux unités d’ébavurage et une unité de brossage optionnelle...

Machines à ébavurer pour grandes séries Le défi en cas de séries / lots de grandes dimensions: Respect d’un temps de cycle maximal, souvent imposés par la machine à tailler les engrenages → solution: Table rotative dotée de plusieurs stations, chacune s’occupant d’un procès d’usinage spécifique En cas de machines automatisées, le temps d’arrêt de la machine est un critère important → solution: Mécanique et électronique robuste, téléassistance • Engrenages • Table rotative avec 5 stations: 1) chargement / déchargement 2) et 3) chanfreinage supérieur et inférieur 4) et 5) brossage supérieur et...

Solutions pour l’automation Les systèmes d’automation Tecnomacchine permettent de diminuer de façon significative la nécessité de la présence de l’opérateur sur la machine. Selon les dimensions des pièces nos solutions sont convenables pour travailler en toute autonomie même pendant plusieurs heures. Elles peuvent donc être utilisées pour la production de séries de moyennes ou de grandes Automation à paniers porte-pièce TM100 • Système entièrement adaptable au flux de pièces dans le procès productif du client. 1) Un système de levage des paniers porte-pièce à 2 ou 3 piles de paniers 2) Un manipulateur...

Machines à forer automatiques Tecnomacchine fournit aussi des machines à forer à commande numérique pour forer les engrenages qui nécessitent du passage de l’huile pour la lubrification. Machine à forer les engrenages TM T3 • 0 pièces: 30-160mm • 3 unités de forage décalées de 120° Alternativement la TM T2 dotée de 2 unités décalés de 180° entre eux • Tous les mouvements sont commandés numériquement: - Avancement radial des pointes - Mouvement vertical du mandrin - Rotation de la pièces à forer • Il est possible de faire des forages centraux, supérieurs et inférieurs sur une, deux out trois rangées...
