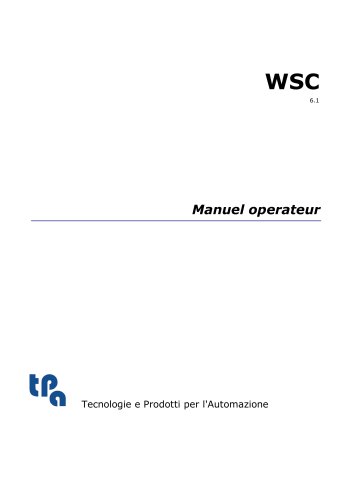

Manuel operateur Tecnologie e Prodotti per l'Automazione

Ce document est propriété de T.P.A S.r.l. Toute reproduction pas autorisée est interdite. La Société se réserve le droit d'en modifier le contenu à n'importe quel mom

Options de la Barre d'Outils 8 3.2 Réglage de la zone virtuelle 8 3.3 Gestion champ « miroir » 9 4.3 La Barre d'Axes et de Dispositifs Principaux 19 5.1 Interface graphique de la liste 21 Modifier le contenu d'une cellule 23 Sélection et Désélection des Lignes 24 5.4 Affichage pendant l'exécution 24 Équipement et Positionnement Traverses et Ventouses 26 Positionnement multiple Traverses et Ventouses 28 Rapport Positionnement Traverses et Ventouses 29 Imprimer les donneées de positionnement 30 Manuel operateur

Manuel operateur

Dans ce manuel on décrit l'emploi de l'interface utilisateur, qui permet à l'opérateur de machine d'utiliser toutes les fonctionnalités de l'application WSC. En particulier, on va examiner toutes les opérations afin de : • Éditer et exécuter des listes de programmes. • Créer une disposition Traverses - Ventouses pour la liste à exécuter. • Afficher l'état de la machine, les erreurs éventuels et les cas d'urgence éventuels d'émergence. • Contrôler l'état des dispositifs principaux de la machine. • Envoyer des commandes à la machine. Manuel operateur

Avant d'expliquer l'environnement WSC, on doit décrire l'application nécessaire à la configuration de la machine. La configuration de la machine est indispensable au fonctionnement du WSC même. Fenêtre principale DbConfEdit À travers cette application vous pouvez procéder avec la définition des dispositifs, dont la machine, que nous voulons gérer dans l'unité de contrôle dans le WSC, se compose. Pour chaque machine nous pouvons définir 3 macro groupes : Les définitions des groupes de travail de la machine sont contenues dans cette section. Pour chaque groupe de travail c'est nécessaire définir...

Outils de configuration de la machine Dispositifs De façon complètement similaire à ce qu'on a fait pour les axes, vous pouvez définir et gérer aussi d'autres dispositifs physiques de la machine : Entrées/Sorties digitales, Sorties analogiques, Bit indicateur et Commutateur indicateur, Variables. Manuel operateur

Mentionnez la configuration de l'environnement de travail avant de décrire l'interface utilisateur du logiciel d'application WSC. Grâce au menu Options, la fenêtre des paramètres est accessible. Elle se compose de trois sections : • Paramètres Généraux Fenêtre des Paramètres Généraux Cette première section vous permet de configurer les caractéristiques générales de l'application, en particulier l'aspect graphique de la fenêtre principale et l'interaction du WSC avec d'autres environnements logiciels. Manuel operateu

Fenêtre Paramètres de la Liste Cette section vous permet de configurer les caractéristiques générales de la liste, concernant les configurations graphiques et la disposition de l'affichage de certaines données dans la même liste. Paramètres de l'Établi La gestion des paramètres de l'établi se compose de « Couleurs Établi » et « Options dessin ».

Fenêtre Paramètres de l'Établi Dans cette sous–section vous ne pouvez sélectionner que les couleurs employées par l'élément graphique pendant l'affichage de l'établi de travail.

Fenêtre Paramètres de l'Établi Dans cette sous–section vous pouvez activer les éléments et programmer des caractéristiques que l'élément graphique va dessiner pendant l'affichage de l'établi de travail. Manuel oper

Options de la Barre d'Outils Fenêtre Options de la Barre d'Outils Dans cette section vous pouvez cacher de boutons de la barre du ruban ; après avoir masqué ces boutons, leurs fonctionnalités ne seront plus disponibles dans le WSC. Réglage de la zone virtuelle Dans cette section c'est possible définir une série de champs virtuels, c'est à dire des champs avec un décalage et par rapport à des champs normales avec de propriétés différentes, comme l'information du miroir et des références en poussée ou en traction.

Fenêtre du Champ Virtuel Gestion champ « miroir » Dans cette fenêtre c'est possible désactiver la propriété « miroir » dans les zones, qui normalement possèdent cette propriété. Par exemple, c'est possible avoir une zone A normale.

Fenêtre Gestion Champ « Miroir » Manuel operateur

Composition de l'interface graphique Comme pour tous les programmes de la suite, l'unité de contrôle WSC est caractérisée par une interface graphique qui se compose de plusieurs zones. 1 - Barre du Titre : elle contient le nom du fichier ouvert dans la fenêtre active, qui représente son titre et des boutons. 2 - Barre des Commandes : elle contient tous les boutons pour l'immédiate sélection des fonctionnalités du logiciel d'application. 3 - Barre d'Axes et de Dispositifs Principaux : elle contient l'affichage des cotes axes, des messages d'erreur/alerte et des dispositifs principaux de la machine....

La Barre de Commandes est subdivisée en sections qui regroupent les fonctionnalités suivantes : Manuel operateur
