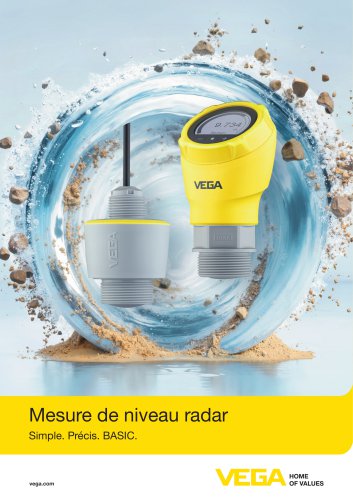

Mesure de niveau radar Simple. Précis. BASIC.

Mesure de niveau radar Simple. Précis. BASIC. Compact, simple et accessible Avec la série VEGAPULS BASIC, VEGA apporte une solution aussi précise que fiable aux applications de mesure de niveau les plus courantes. Qu’il s’agisse de liquides ou de solides en vrac, de petites cuves ou de silos atteignant 30 m de hauteur, ces capteurs compacts mesurent sans contact, sans maintenance et avec précision. La solution idéale pour une mesure de niveau fiable et polyvalente. Car le radar fonctionne, en toutes circonstances. Depuis plus de 30 ans, VEGA établit les normes en matière de mesure de niveau...

Le radar mesure là où les autres technologies atteignent leurs limites, indépendamment des contraintes environnementales, de température ou d’installation. Mesure sûre jusqu’à l’antenne, même en cas de submersion Les capteurs radar VEGA restent fiables même quand l’antenne est submergée. Cela rend superflus les tubes de protection et autres composants mécaniques. Mesure à travers le plastique Comme les signaux radar traversent les matières plastiques, les capteurs peuvent être installés simplement au-dessus du réservoir, sans raccord process supplémentaire. Fiable malgré des géométries de...

Radar BASIC de VEGA Des performances de mesure optimales en toutes circonstances Les capteurs radar VEGAPULS BASIC mesurent sans contact le niveau des liquides et des solides en vrac. Ils sont utilisés dans le traitement de l’eau, dans des réservoirs contenant des solutions alcalines, des acides ou des additifs, dans de petits silos de vrac ou depuis l’extérieur de cuves en plastique. Là où les capteurs ultrasoniques atteignent leurs limites, la technologie radar assure des mesures fiables et précises, indépendamment des conditions environnementales, de la température ou des contraintes...

Et le montage ? Tout simplement bien pensé. Les accessoires polyvalents offrent un ensemble de composants en acier inoxydable 316L de haute qualité : équerres de montage prémontées incluant toutes les vis, chevilles et gabarits de perçage pour une installation rapide et sûre. Unités de commande adaptées Si la cuve est déjà équipée de manchons, les capteurs sont montés directement. Notre gamme comprend également des brides d’adaptation en PP renforcé de fibres de verre, en tailles universelles conformes aux normes DIN, ANSI et JIS. Utilisées en combinaison avec un ou deux capteurs radar....

Les capteurs radar BASIC en action Résultats fiables sur toute la plage de mesure Les capteurs radar mesurent avec précision les volumes d’accumulation et de déversement des bassins de surverse sur toute leur superficie. Ils sont si précis qu’un seul capteur suffit. Un atout qui réduit les coûts et les efforts. Maîtrise des adjuvants : des liquides aux solides en vrac Les capteurs radar sont particulièrement adaptés à la mesure de niveau dans les cuves en plastique. Faciles à installer à l’extérieur, ils mesurent à travers la paroi. De même que sur les cuves de stockage et les petits silos...

Mesure de niveau dans les cuves ouvertes Qu’il s’agisse de cuves ouvertes ou de petits silos à vrac, les capteurs radar assurent une mesure précise du niveau de remplissage du fond jusqu’au rebord. Grâce à leur polyvalence, ils fournissent des résultats de mesure fiables, même en présence de poussière ou sur des surfaces irrégulières. Sans perturbation, quelle que soit la forme des solides Les capteurs radar VEGAPULS mesurent les niveaux sans contact et avec précision, y compris dans les conditions extrêmes de l’industrie des matériaux de construction. Angles de talutage, accumulation de...

Unités de commande VEGAMET L’unité de commande intègre un grand afficheur pour visualiser les données, logé dans un boîtier conçu pour résister aux conditions de terrain exigeantes. Elle assure une surveillance précise des process, le contrôle des pompes, la mesure du débit ainsi que la surveillance des valeurs seuils. Unités de commande pour capteurs VEGA destinés à une installation sur le terrain Unités de commande pour capteurs VEGA destinés à une installation sur le terrain 1/2x entrée(s) capteur 4 … 20 mA/ HART, 2/4x entrées numériques 1/2x sortie(s) courant 0/4 … 20 mA 3x relais de...

Les capteurs radar transmettent des données de mesure précises à l’unité de commande via un signal analogique 4 ... 20 mA ou une interface HART, permettant une surveillance fiable et efficace, notamment pour la prévention des débordements dans les silos de produits en vrac. • Grand afficheur pour visualiser les niveaux dans le silo/la cuve • Indication en direct du niveau minimum • Protection anti-débordement grâce à une fonction de commutation maximale individuelle

Généralement, on raccorde les capteurs en zone ATEX via un circuit électrique à sécurité intrinsèque. La puissance du circuit est limitée par une barrière séparée ou intégrée dans les unités de commande. Capteur Ex ia à sécurité intrinsèque (pour les zones 0, 1 et 2) Le capteur est alimenté par un circuit à sécurité intrinsèque. • Convient aux zones ATEX à partir de la zone 0 • Une barrière de protection limite le courant • Les câbles sont marqués et tirés séparément • Une étude de sécurité intrinsèque est préconisée Grâce à une électronique spécialement conçue pour répondre aux exigences...
