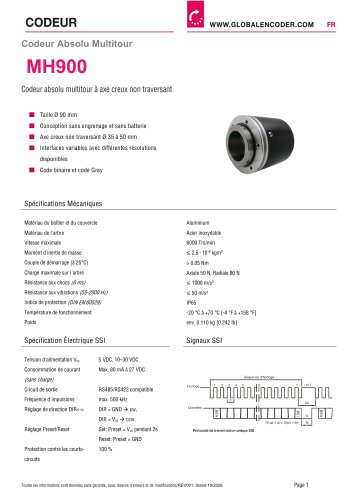

Codeur Absolu Multitour ■ Conception sans engrenage et sans batterie ■ Interfaces variables avec différentes résolutions disponibles ■ Code binaire et code Gray Spécifications Mécaniques Matériau du boîtier et du couvercle Matériau de l'arbre Vitesse maximale Moment d'inertie de masse Couple de démarrage (à 25°C) Charge maximale sur l'arbre Résistance aux chocs (6 ms) Résistance aux vibrations (55-2000 Hz) Indice de protection (DIN EN 60529) Température de fonctionnement Poids Spécification Électrique SSI Aluminium Acier inoxydable 6000 Trs/min Tension d'alimentation Vcc Consommation de courant (sans charge) Circuit de sortie Fréquence d'impulsions Réglage de direction DIR<-> Réglage Preset/Reset Protection contre les courts-circuits DIR = Vcc ^ ccw Set: Preset = Vcc pendant 2s Reset: Preset = GND 100 % Toutes les informations sont données sans garantie, sous réserve d'erreurs et de modifications/REV001. Stand

Codeur Absolu Multitour MH900 Codeur absolu multitour à axe creux non traversant Spécification Électrique CANopen (sans charge) Circuit de sortie de périphérique pour encodeur Fréquence d'impulsions Réglage de direction DIR<-> 10 kBaud à 1 MBaud avec Réglage Preset/Reset Protection contre les courts- détection automatique du débit Spécification Électrique RS485 Tension d'alimentation Vcc Mode synchrone Mode asynchrone (sans charge) Circuit de sortie Fréquence d'impulsions Réglage de direction DIR<-> Standard: 9600 bit/s Autres débits sur demande 20 ± 2 ms Autres cycles sur demande Longueur du...

Codeur Absolu Multitour MH900 Codeur absolu multitour à axe creux non traversant Spécification Électrique BiSS-C Tension d'alimentation Vcc Signaux BiSS-C (sans charge) Circuit de sortie Temps de mise en service Fréquence de mise à jour de la position Répétabilité Hystérésis numérique Géométrie Dimensions en mm (dessin disponible en fichiers : dxf, iges, step, sld) Diamètre de l'alésage D Voir code de commande Toutes les informations sont données sans garantie, sous réserve d'erreurs et de modifications/REV001. St

Codeur Absolu Multitour MH900 Codeur absolu multitour à axe creux non traversant Connexions Broche (M12 8 Broches, M23 12 Code couleur des câbles GND Vcc SSI Horloge + SSI Horloge SSI Données + SSI Données – Preset/ Reset Réglage de direction/DIR blanc brun vert jaune gris rose bleu rouge Fonction CANopen Code couleur des câbles blanc brun vert jaune Blindage Code couleur des câbles blanc brun vert jaune Blindage Code couleur des câbles GND Vcc A (Données +) B (Données –) Preset/ Reset Réglage de direction/DIR blanc brun gris rose bleu rouge Fonction BiSS-C Code couleur des câbles blanc brun...

Codeur Absolu Multitour Codeur absolu multitour à axe creux non traversant a. = Groupe de Fonction d. = Option Mécanique MH = Codeur à axe creux non traversant 0 = Aucune O = RS-485 Q = BiSS-C R = CANopen Y = Code Gray SSI b. = Numéro de Série de Base 7 = Connecteur M23, 12 broches P = Connecteur M12, 5 broches (Codage A) Q = Connecteur M12, 8 broches (Codage A) h. = Sortie, Tension d'Alimentation Monotours: sélectionnable de 1 à 16 bits Multitours: sélectionnable de 1 à 32 bits 12x18 = 12 Bits monotours, 18 Bits Multitours (Biss-C uniquement 14 bits monotours x 16 bits multitours disponibles)...
